Opis

Produkt wykorzystuje lekki, wydajny, energooszczędny i przyjazny dla środowiska generator czystego wodoru na bazie elektrolizy. Rdzeń elektrody PEM urządzenia stanowi wysoce aktywna elektroda katalityczna o zerowej szczelinie, utworzona poprzez połączenie katalizatora kompozytowego i membrany jonowej, która charakteryzuje się wysoką wydajnością elektrolizy. Urządzenie posiada kompletny system sterowania elektrycznego, wysoki stopień automatyzacji oraz zapewnia wysoką czystość wodoru.

Cechy

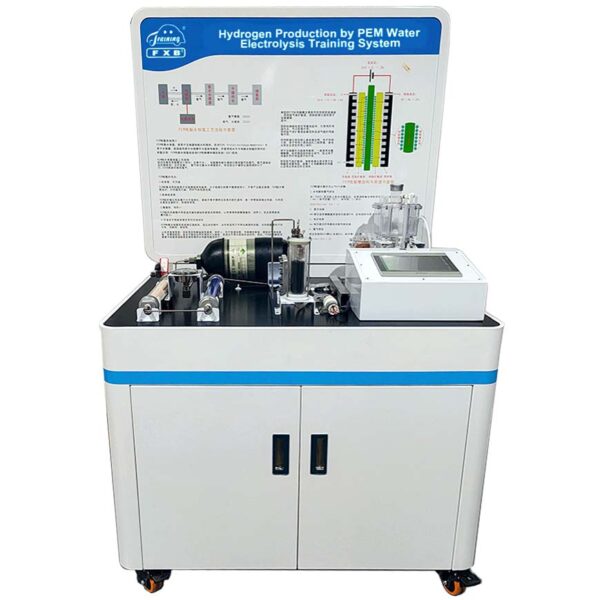

• Cały system produkcji wodoru jest umieszczony na platformie zgodnie z trybem pracy, co pozwala na pełną obserwację całego procesu produkcji, suszenia i magazynowania wodoru.
• Panel przedstawia schemat systemu produkcji wodoru i zasadę działania, zawiera podstawowe informacje na temat produkcji wodoru i umożliwia studentom szybkie opanowanie podstawowej budowy i zasady działania systemu produkcji wodoru.
• Po wstępnym napełnieniu zbiornika wodą elektrolizer może szybko rozpocząć elektrolizę wody. Jeśli zbiornik wody jest pusty, należy rozpocząć elektrolizę wody 5 minut po dodaniu wody do poziomu 2/3 zbiornika. Ekran dotykowy intuicyjnie wyświetla stan pracy elektrolizera oraz szybkość elektrolizy wodoru (ml/min).
• Jakość wody surowej, temperatura elektrolizera, ciśnienie w systemie w czasie rzeczywistym, czas pracy urządzenia, skumulowany czas pracy, maksymalne dopuszczalne ciśnienie itp. można sprawdzić na ekranie dotykowym. Maksymalne dopuszczalne ciśnienie i ciśnienie elektrolizy regeneracyjnej systemu można ustawić za pomocą ekranu dotykowego. Po osiągnięciu maksymalnego ciśnienia system sterowania odetnie zasilanie elektrolizy, a gdy ciśnienie spadnie poniżej ciśnienia elektrolizy regeneracyjnej, zasilanie elektrolizy zostanie włączone. Szybkość elektrolizy wodoru (ml/min) można ustawić za pomocą ekranu dotykowego.
• Tlen wytworzony w wyniku elektrolizy wody przepływa z powrotem do zbiornika wody z wylotu tlenu i wody elektrolizera przez plastikowy wąż gazowy, a tlen jest odprowadzany do atmosfery przez mały otwór w pokrywie zbiornika wody. Wodór wytworzony w wyniku elektrolizy wody trafia do urządzenia do separacji wodoru i wody z wylotu wodoru i wody elektrolizera przez rurę wysokiego ciśnienia.
• Urządzenie do separacji wodoru i wody usuwa większość wody zawartej w wodórze wytworzonym w wyniku elektrolizy w elektrolizerze, aby uzyskać stosunkowo suchy wodór.
• Wodór wychodzący z urządzenia do separacji wodoru od wody musi być podłączony do manometru i zabezpieczenia przed nadciśnieniem (przełącznika ciśnieniowego), aby wyświetlać ciśnienie wodoru i odłączyć zasilanie elektrolizera, gdy ciśnienie wodoru jest zbyt wysokie, aby zatrzymać elektrolizę.
• Wodór przechodzący przez urządzenie do separacji wodoru od wody zawiera śladowe ilości wody. Po absorpcji wilgoci przez osuszacz czystość wodoru osiąga ponad 99,996%.
• Wysuszony wodór trafia do butli magazynującej wodór przez rurę wysokiego ciśnienia. Butla do przechowywania wodoru jest butlą wysokociśnieniową z wkładem ze stopu aluminium i owinięciem z włókna węglowego, a ciśnienie robocze wynosi nie mniej niż 30 MPa.
• Wysokociśnieniowa rura gazowa i złącza rur stosowane w całym rurociągu wodoru mogą wytrzymać ciśnienie 2 MPa.
• Posiada inteligentną funkcję sterowania. Alarm uruchamia się, gdy w zbiorniku wody brakuje wody, a alarm uruchamia się, gdy w separatorze gromadzi się woda. W tym samym czasie zasilanie elektrolizy zostanie automatycznie odłączone.
• Na ramie podstawy zamontowano blokowane kółka, które zapewniają stabilność i możliwość przemieszczania urządzenia.

Podstawowa konfiguracja

Zbiornik na wodę, zasilacz elektrolizy, ogniwo elektrolityczne (elektroda platynowa), ekran dotykowy, urządzenie do separacji wodoru i wody, płyta sterująca (płyta odpływowa), zasilacz sterujący, zabezpieczenie przed nadciśnieniem (przełącznik ciśnieniowy), barometr, osuszacz, butla do przechowywania wodoru, plastikowy kanał powietrzny, metalowy kanał powietrzny itp., ruchoma rama z blokowanymi kółkami.
