Opis produktu – P3.4.3 Indukcja jako zmienne pole magnetyczne – Leybold
|
P3.4.3.2 Pomiar napięcia w pętli przewodzenia dla zmiennego pola magnetycznego – za pomocą Power-Cassy jako źródła prądu zmiennego |
|

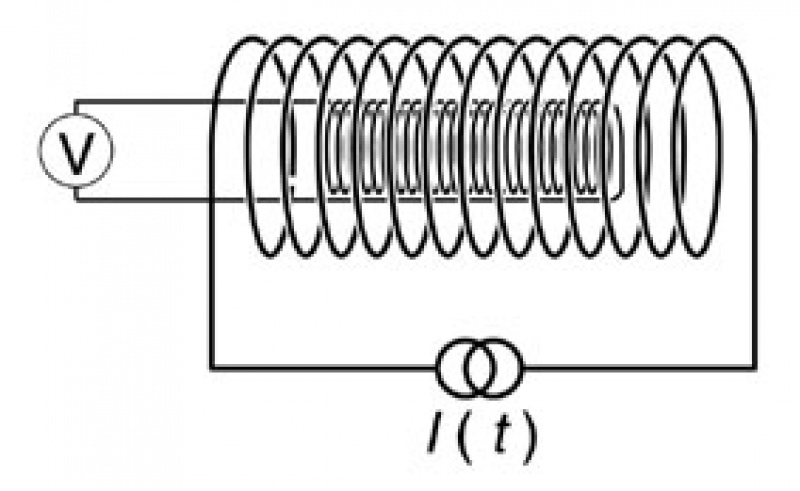

Zmiana w jednorodnym polu magnetycznym B wewnątrz cewki z N1 zwojami i powierzchni A1 w czasie indukuje napięcie w cewce.

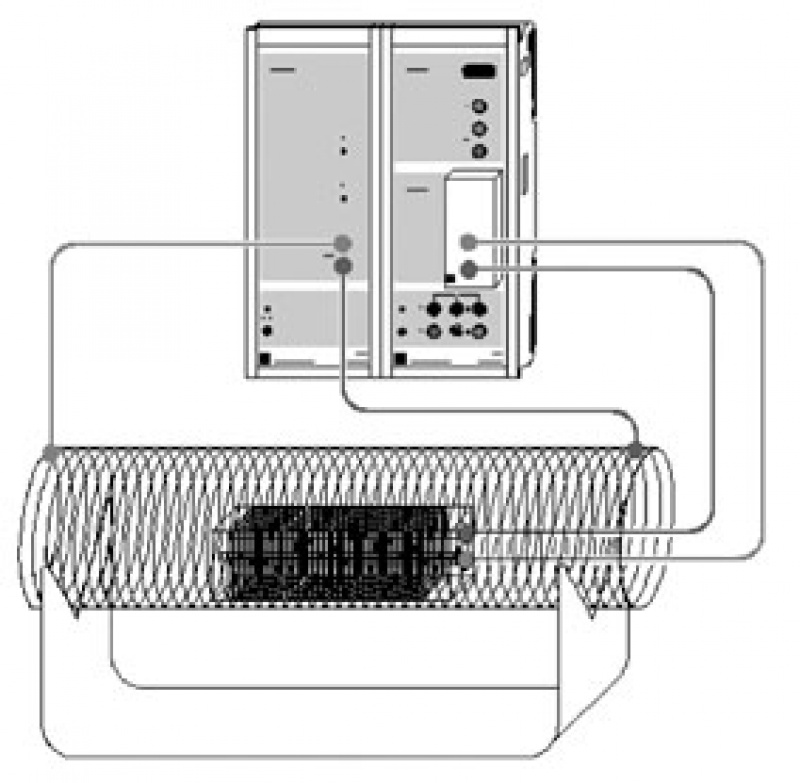

W doświadczeniach P3.4.3.1 i P3.4.3.2, cewki indukcyjne o różnych powierzchniach i liczbie zwoi są rozmieszczone w cylindrycznym polu cewki, przez którą przepływa prąd przemienny o różnych częstotliwościach, amplitudzie i kształcie przebiegu. W polu cewki, prądu generują pole magnetyczne i I(t) zależnym od czasu poziomem natężenia prądu, N2 liczbą zwoi oraz L2 całkowitą długością cewki. Krzywa U(t) indukowanego napięcia w cewkach jest rejestrowana za pomocą systemu akwizycji danych CASSY. Doświadczenie to bada zależność napięcia od powierzchni i liczby zwojów cewki, jak również od częstotliwości, amplitudy i kształtu przebiegu prądu wzbudzenia.
|
