Penetrometr PANDA

Penetrometr Panda® jest nowoczesnym, nowatorskim ultralekkim urządzeniem do oceny dynamicznego oporu jednostkowego podłoża gruntowego q_d , określenia kalifornijskiego wskaźnika nośności CBR i pośrednio do oceny stopnia zagęszczenia I_D gruntów rodzimych i wskaźnika zagęszczenia I_s gruntów wbudowanych warstwowo.

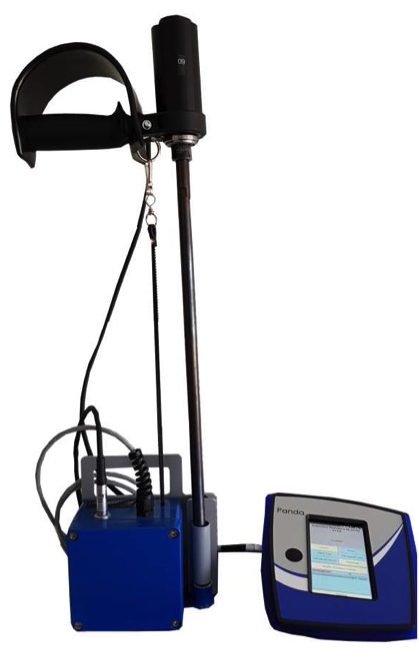

Badanie jest niezwykle proste, polega na penetracji w podłoże gruntowe stożka umieszczonego na metalowej żerdzi. W zależności od badanego podłoża gruntowego możliwe jest zastosowanie stożków „gubionych” o innej powierzchni. Po każdym uderzeniu system pomiarowy penetrometru Panda®2 rejestruje zagłębienie stożka oraz siłę uderzenia i na podstawie tych danych obliczany jest opór jednostkowy stawiany przez grunt.

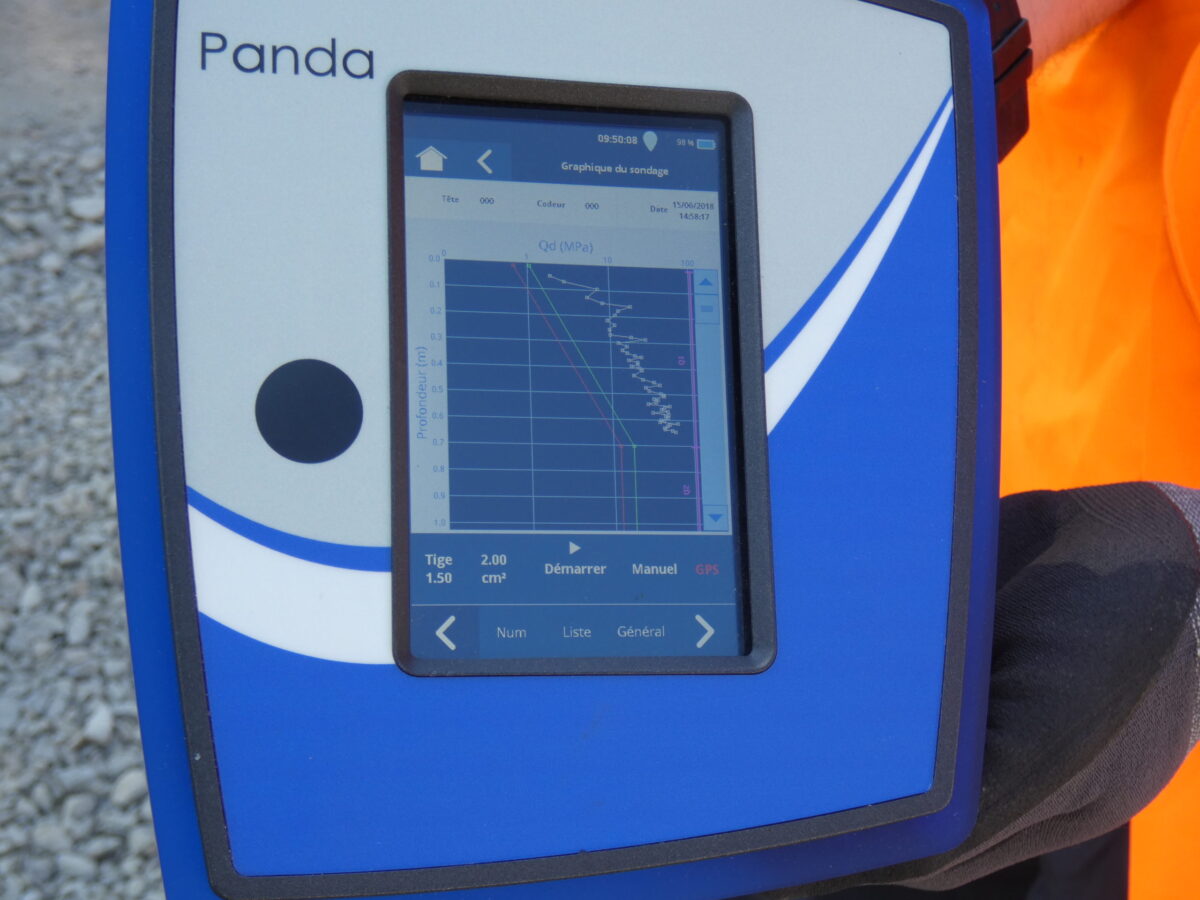

Wynik jest zapisywany w podręcznej pamięci przenośnego systemu i może być wyświetlony i analizowany bezpośrednio na miejscu badań lub przeniesiony do PC, gdzie zostanie poddany dogłębnej analizie. Penetrometr posiada możliwość połączenia z system GPS i określeniem współrzędnych punktu pomiarowego i przedstawieniem w końcowym raporcie.

Zalety:

• Łatwa i szybka jednoosobowa obsługa przy wykonywaniu badań

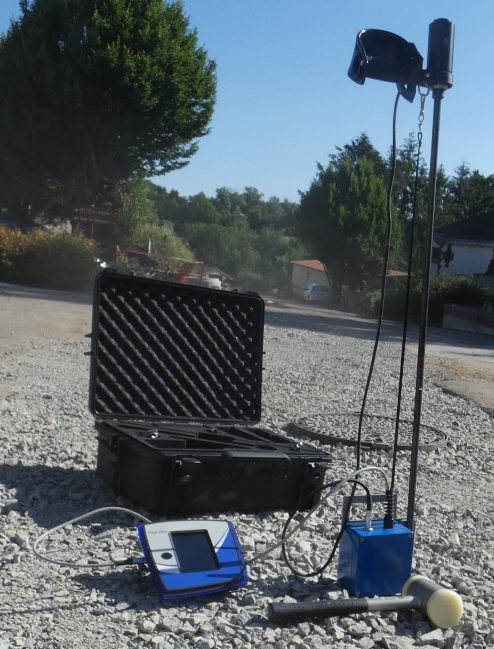

• Przenośna wodoodporna walizka ok. 20 kg
• Prosta intuicyjna obsługa rejestratora z dotykowym ekranem
• Możliwość określenia parametrów geotechnicznych bezpośredni na realizowanej inwestycji
• Możliwość wykonania badania w sposób ciągły do 5m
• Brak możliwości ingerencji z zewnątrz wpływającej na wynik badania.
• Uzyskiwanie wyników badań bezpośrednio na budowie
• Możliwość zastosowania mobilnego młota Panda® o masie 20 kg , zainstalowanego na kółkach (łatwy jednoosobowy transport)
• Mobilność i łatwość użycia w każdych warunkach miejscowych np. wąskie wykopy
• Zastosowanie różnych stożków 2cm2, 4cm2 oraz 10cm2
• Wysoka powtarzalność wyników
• Korelacje z %CBR, DCP, SPT, CPT.

Oprogramowanie PANDA®:

• Umożliwia rejestrację i wydruk raportów na miejscu budowy lub w biurze.
• Daje pełen podgląd na parametry geotechniczne określające stan gruntów występujących w sporządzonym profilu geotechnicznym podłoża gruntowego.
• Pozwala określić dynamiczny opór jednostkowy podłoża gruntowego q_d , kalifornijski wskaźnik nośności CBR i pośrednio stopnia zagęszczenia I_D gruntów rodzimych i wskaźnika zagęszczenia I_s gruntów wbudowanych warstwowo.
• Parametry te bezpośrednio na budowie porównywane mogą być bezpośrednio na budowie z wymaganiami określonymi specyfikacji technicznej, projekcie lub normie.
• Pośrednio pozwala nam określić poziom wód gruntowych.
