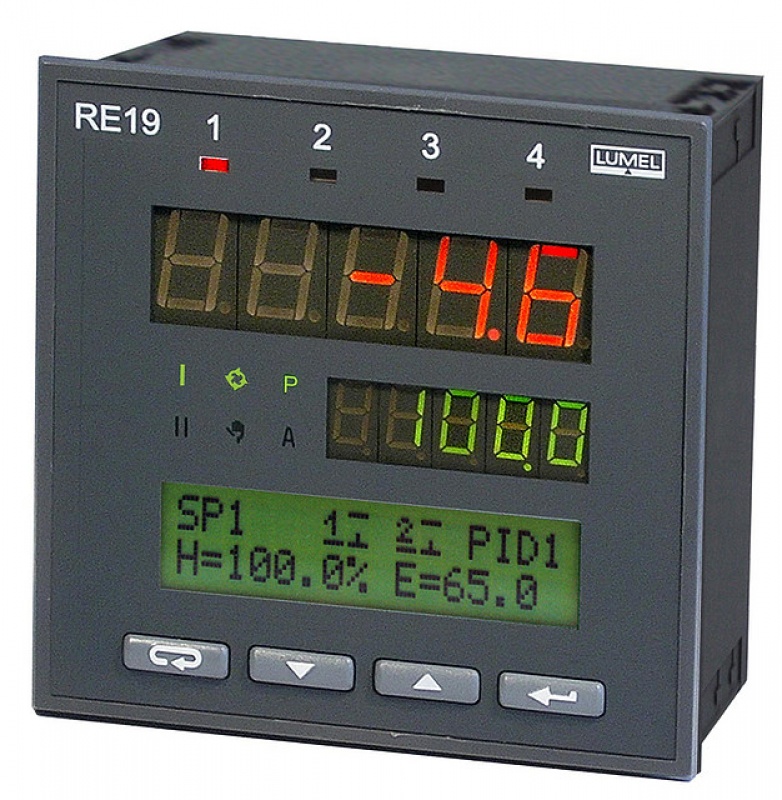

Opis produktu – Regulator RE19 – 2 kanały pomiarowe – regulacja programowa
PRODUKT ARCHIWALNY
Regulator RE19 nie jest już obecnie produkowany, został zastąpiony przez nowszy regulator RE92 – Przejdź do regulatora RE92
Dwukanałowy regulator / programator RE19 przeznaczony jest do regulacji temperatury oraz innych wielkości fizycznych np. ciśnienia, wilgotności, poziomu, przepływu, przetworzonych na sygnał elektryczny.
Może sterować dwoma obiektami regulacji lub regulować dwie wielkości fizyczne w jednym obiekcie np. temperaturę i wilgotność.
Podstawowe cechy regulatora:
- 3 wejścia pomiarowe, w tym:
- 2 uniwersalne: termorezystory, termoelementy (zobacz naszą ofertę), sygnały liniowe
- dodatkowe liniowe (opcjonalnie) : prądowe , napięciowe, potencjometryczne
- operacje arytmetyczne na sygnałach wejściowych :dodawanie, odejmowanie, mnożenie
- 2 wejścia binarne o funkcjach:
sterowanie pracą regulatora – zatrzymywanie i wznawianie regulacji automatycznej, - kasowanie zapamiętanych alarmów,
- blokowanie zmian parametrów z klawiatury,
- przełączanie wartości zadanych i/ lub parametrów PID,
- sterowanie regulacją programową – zatrzymywanie i uruchamianie programu, przeskok do następnego odcinka (RE19P).
- 4 wyjścia: przekaźnikowe, binarne 0/15V (do sterowania SSR – zobacz naszą ofertę), OC, liniowe prądowe i napięciowe
- funkcje wyjść:
- regulacyjne: wg algorytmów PID lub załącz-wyłącz
- alarmowe : od wartości mierzonej lub od odchyłki regulacji,
- retransmisyjne – do retransmisji wartości mierzonych, zadanych lub odchyłki regulacji,
- sygnalizacyjne: do sygnalizacji uszkodzenia czujników lub stanu wejść binarnych, w regulacji programowej (event output)
- dwa wyświetlacze LED (2 x 5) , na których wyświetlane są wartość regulowana i zadana dla wybranego kanału,
- wyświetlacz znakowy LCD (2×16)
- 10 wskaźników do informowania o stanie wyjść i trybie pracy
- Rodzaje wartości zadanej:
– stałowartościowa,
– programowa: 15 programów po 15 odcinków (w RE19P),
– z wejścia dodatkowego - Rodzaje regulacji:
– odwrotna (grzanie),
– wprost (chłodzenie),
– z dwoma torami grzanie + chłodzenie,
– trójstawna krokowa (w RE19V – np. zamykanie i otwieranie zaworu), - 2 algorytmy doboru parametrów PID (autoadaptacja),
- interfejs RS485 z protokołem MODBUS (do regulatorów z interfejsem dołączany jest program RE19prg do szybkiej konfiguracji regulatora i wizualizacji procesu; do wizualizacji i archiwizacji procesu oferujemy program Lumel 3000).
Wymiary zewnętrzne: 96 x 96 x 74mm
