Rezonator Fabry’ego Perota – Analizator trybu Fabry’ego Perota

Opis produktu – Rezonator Fabry’ego Perota – Analizator trybu Fabry’ego Perota

Rezonator Fabry’ego Perota składa się z dwóch zwierciadeł ustawionych równolegle do siebie. Powstała w ten sposób wnęka zmienia przezroczystość, gdy odległość między zwierciadłami zmienia się o wielokrotność połowy długości fali. Skanowanie długości wnęki tworzy spektrometr o wysokiej rozdzielczości.

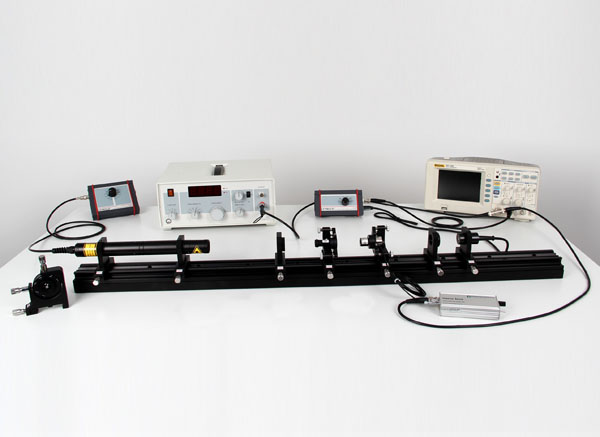

Eksperyment P5.8.5.4 pokazuje otwartą ramę skanującą Fabry Perot. Jako skaner zastosowano element piezoelektryczny, a jako sondę dwumodowy laser helowo-neonowy. Widmo trybu lasera neonowego jest wyświetlane na oscyloskopie, a charakterystyczne parametry, takie jak finezja, swobodny zakres widmowy, rozdzielczość i kontrast są mierzone i omawiane. Dodatkowe komponenty do rozszerzania wiązki są wykorzystywane do badania efektu technicznego Finesse. Dodatkowe zwierciadła są używane do pokazania różnicy między płaskim i konfokalnym układem Fabry’ego Perota.
