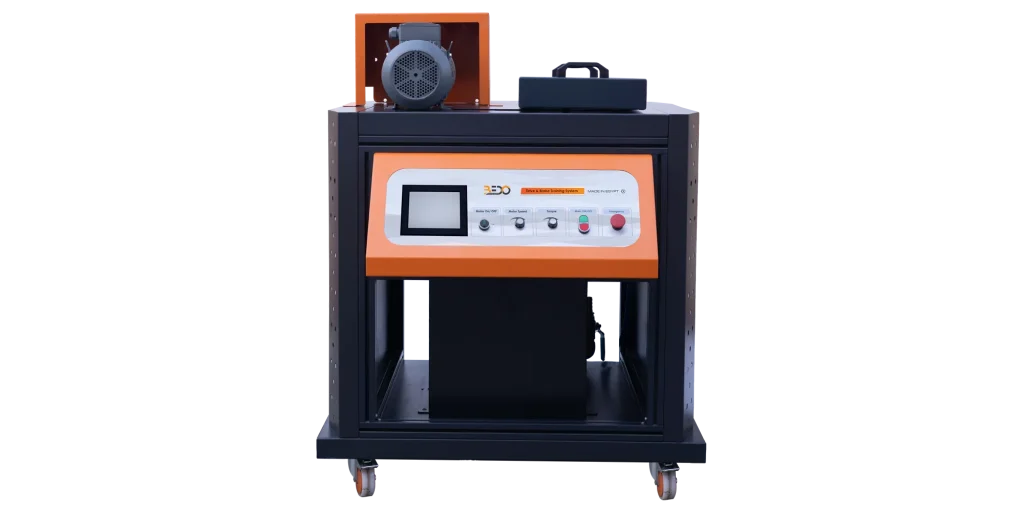

Name: System treningowy jazdy i hamowania
Brand: Bedo

Opis produktu – System treningowy jazdy i hamowania

Uniwersalny zespół napędu i hamulca (FR-014) to głównie silnik asynchroniczny z przetwornicą częstotliwości i precyzyjną regulacją momentu obrotowego napędu i hamulca. Jednostka została zaprojektowana w celu umożliwienia eksperymentów w dziedzinie płynów po podłączeniu do różnych maszyn napędowych.

Dane techniczne

Silnik asynchroniczny z przetwornicą częstotliwości
- moc: 2200W
- maks. prędkość: ok. 3000min-1
- maks. moment obrotowy: ok. 12Nm
Obciążenie rezystancyjne
- 72Ω, 2400W
Zakresy pomiarowe
- moment obrotowy: 15Nm
- prędkość obrotowa: 0…5000min-1
Opcjonalne zestawy:
- – Jednostka zasilająca dla pomp wodnych:
  - Zbiornik: 100L
  - Czujnik natężenia przepływu: 25 – 250 litrów/minutę
  - Zakresy pomiarowe
  - ciśnienie (wlot): ±1bar
  - ciśnienie (wylot): 0…6bar
- – Turbinowa jednostka zasilająca
  - Przepływ: 360 L/M
  - Wysokość: 19 m
  - Moc : 2hp

Zakres dostawy

Drive & Brake Training System (FR – 014)
- Zestaw główny (FR – 014. 1)
Twarda instrukcja obsługi
Oprogramowanie Bedo

Opcje

Zawartość cyfrowa (BI-01)
Zestawy opcjonalne ( FR – 014.2)
- Zespół zasilający pompy wody ( FR – 014.2.1)
- Zespół zasilający turbiny ( FR – 014.2. 2)
Jednostopniowa sprężarka tłokowa (FR – 015)

Szczegóły techniczne

Kod zestawu głównego: (FR – 014.1)
- Uniwersalna jednostka napędowa i hamująca jest uważana za moduł bazowy w maszynach wykorzystujących energię płynów, który umożliwia przeprowadzanie różnych eksperymentów na maszynach wykorzystujących płyny.
- Seria związana z tą jednostką obejmuje pięć kursów szkoleniowych dotyczących wody, pomp olejowych, turbin, inżynierii systemów i technologii silników.
- W celu przeprowadzenia eksperymentu, kompletna konfiguracja eksperymentalna powinna obejmować jednostkę hamującą, badaną maszynę płynów oraz jednostkę zasilającą lub stanowisko testowe.
- Główną funkcją uniwersalnej jednostki napędowej i hamulcowej jest zapewnienie mocy napędowej lub hamowania niezbędnej do badania wybranej maszyny napędowej lub napędzanej.
- Moc ta jest generowana przez chłodzony powietrzem silnik asynchroniczny z przetwornicą częstotliwości, która umożliwia pracę w 4 kwadrantach: w trybie generatora lub silnika, w zależności od potrzeb.
- Jako generator, działa jako hamulec na maszynie wykorzystującej energię płynu, w tym przypadku silnika lub turbiny, i przekierowuje energię, energia, która jest wytwarzana podczas procesu hamowania w trybie generatora jest przekształcana w ciepło na rezystorze obciążenia.
- Jako silnik, zasila badaną maszynę wykorzystującą energię płynów, np. pompy lub sprężarki.
- Moment obrotowy napędu i/lub hamowania można precyzyjnie regulować i mierzyć za pomocą czujnika siły, dlatego silnik asynchroniczny jest zawieszony jako wahadło.
- Uniwersalna jednostka napędowa i hamująca jest połączona z maszyną napędzającą lub napędzaną za pomocą paska klinowego, silnik można przesuwać w celu napięcia paska klinowego.
- Uniwersalna jednostka napędowa i hamująca jest wyposażona w cyfrowe wyświetlacze prędkości i momentu obrotowego.
- Każde z poszczególnych akcesoriów jest dostarczane ze specjalnym oprogramowaniem ewaluacyjnym służącym do gromadzenia i wizualizacji danych, co sprawia, że eksperymenty są przejrzyste i umożliwiają szybkie wykonanie eksperymentów z wiarygodnymi wynikami.
- Dane między modułem podstawowym a akcesoriami są wymieniane za pomocą kabla do transmisji danych.
- Mierzone wartości mogą być przesyłane jednocześnie przez USB bezpośrednio do komputera PC.
Kod zestawu opcjonalnego: (FR – 014.2)
- Zespół zasilający do pomp wodnych (FR-014.2.1)
  - System szkoleniowy może być opcjonalnie dostarczony z systemem zasilania w wodę, który składa się ze zbiornika wody, przepływomierza, zaworu sterującego przepływem i wszystkich potrzebnych złączek do podłączenia pomp.
  - System zasilania w wodę oferuje zamknięty obieg wody, umożliwiając uczestnikom szkolenia przeprowadzanie eksperymentów niezależnie od systemów wodnych
- Zespół zasilający turbinę (FR-014. 2.2)
  - Zbiornik wody systemu zasilania może być opcjonalnie wyposażony w zanurzoną pompę, dzięki czemu jest dostępny do podłączenia turbin.
  - Przepływomierz zamontowany na systemie zasilania wodą służy do pomiaru przepływu wody, który może być również kontrolowany przez dostarczony zawór sterujący.

Eksperymenty

Ta jednostka główna działa jako napęd lub hamulec dla dołączonych modułów i może być używana do eksperymentowania:
Pomiar i wyświetlanie prędkości dla różnych modułów
Pomiar i wyświetlanie momentu obrotowego dla różnych modułów
