Aparatura kontrolno-pomiarowa.
Dystrybucja, serwis, kalibracja
Trener mikrokontrolerów AVR

Trener mikrokontrolerów AVR

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (EMB102)

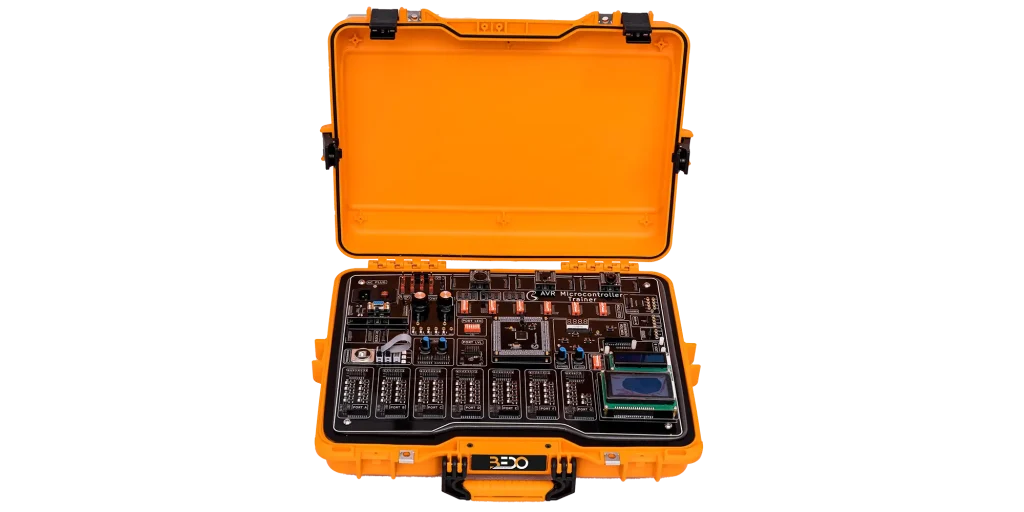

Opis produktu – Trener mikrokontrolerów AVR

Zestaw mikrokontrolera AVR to zestaw laboratoryjny, który ma na celu zapoznanie uczestnika szkolenia z różnymi komponentami mikrokontrolera i połączeniami. Zestaw został zaprojektowany w formie lekkiej, przenośnej walizki aluminiowej wyposażonej w prawdziwy mikrokontroler i różne komponenty elektroniczne związane z jego funkcjami, aby umożliwić szeroki zakres eksperymentów. Zestaw oparty jest na mikrokontrolerze AVR firmy Microchip. Zestaw zapewnia dużą liczbę modułów interfejsu z przełącznikami konfiguracyjnymi, które otwierają szeroki zakres eksperymentów. Dzięki debuggerowi/programatorowi In-Circuit, wystarczy tylko kabel USB do komputera laboratoryjnego, bez dodatkowych komponentów sprzętowych do zastosowania kodów programowania. Łatwy w użyciu i przyjazny zestaw.

Zakres dostawy

  • Trener mikrokontrolerówAVR (EMB102)
    • Zestaw główny (EMB102.01)
      • Mikrokontrolery (EMB102.01. 01)
      • Zestaw komunikacyjny typu A (EMB102.01.02)
      • Zestaw siłowników typu A (EMB102.01.03)
      • Zestaw czujników typu A (EMB102.01.04)
      • Moduły wtykowe typu B (EMB102.01. 05)
  • Twarda instrukcja obsługi
  • Oprogramowanie
  • Przykładowe kody
  • Kabel USB A do B
  • Kabel RS232

Wymagane do działania

  • Komputer laboratoryjny

Opcje

  • Dodatkowe zestawy (brak w zestawie) (EMB102. 02)
    • Mikrokontrolery (EMB102.02.01)
    • Dodatkowe zestawy komunikacyjne typu A (EMB102.02.02)
    • Dodatkowe zestawy siłowników typu A (EMB102.02. 03 )
    • Dodatkowe zestawy czujników typu A (EMB102.02.04)
    • Dodatkowe moduły wtykowe typu B (EMB102.02.05)
  • Zawartość cyfrowa (BI01).

Szczegóły techniczne

  • Trener mikrokontrolerów AVR składa się z:
    • Wbudowanego programatora / debuggera obwodów (dostęp przez port USB z diodami LED wskazującymi)
    • Mikrokontrolery obsługiwane jako pojedyncze moduły podłączane do zestawu (domyślny moduł wtykowy z zestawem (moduł SMD ATMEGA169PA).
    • Trener obsługuje również następujące rodziny mikrokontrolerów (nie dołączone do zestawu, patrz sekcja opcjonalna) (ATmega8535, ATmega32, ATmega128, ATmega2560)
    • Mikrokontroler z możliwością wyboru napięcia roboczego (+3. 3V lub +5V)
    • Zintegrowany moduł stałego zasilania DC:
      + 3.3V, +5V, +12V, -5V, -12V (zabezpieczone bezpiecznikami) ze wskaźnikami LED – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
    • Zintegrowany moduł zmiennego zasilania DC:+1.25VDC do +5VDC lub -1. 25VDC do
      – 5VDC (zabezpieczony bezpiecznikiem) ze wskaźnikami LED
      – dostęp przez gniazda 2mm (dla modułów zewnętrznych)
    • 8 przełączników cyfrowych (+3.3 lub +5V) do wyboru
    • Zintegrowany generator impulsów od 2Hz : 1KHz (do wyboru poziom +3. 3V lub +5V)
    • Przełączniki dip do konfiguracji portów I/O mikrokontrolera
    • 1 gniazdo źródła zasilania xAC (zabezpieczone bezpiecznikiem) z przełącznikiem ON/OFF
    • Rezystor pullup i pulldown dla każdego pinu mikrokontrolera (do wyboru pomiędzy (pull-up, floating, Pull-down)
    • Dioda sygnalizacyjna LED dla każdego pinu mikrokontrolera
    • Przycisk dla każdego pinu mikrokontrolera (do wyboru między sygnałem VCC lub GND)
    • Gniazda męskie/żeńskie dla każdego portu mikrokontrolera do połączeń zewnętrznych
    • IDE programistyczne: Obsługuje środowisko programistyczne atmel studio 7, narzędzie online atmel start i Mikroc For AVR
    • Zawiera gotowe do uruchomienia kody dla wszystkich dołączonych komponentów trenera przez atmel studio
  • Zestaw główny (EMB102. 01)
    • Mikrokontroler (EMB102.01.01)
      • ATMEGA8535 (EMB102.01.01.01)
      • ATMEGA32 (EMB102.01.01.02)
      • ATMEGA128 (EMB102. 01.01.03)
      • ATMEGA2560 (EMB102.01.01.04)
      • ATMEGA169PA (EMB102.01.01.05)
    • Type A Communication Kit (EMB102. 01.02)
      • 1 x (2 x 16 moduł LCD) kontrast regulowany potencjometrem
      • 1 x (64 X 128 moduł GLCD) kontrast regulowany potencjometrem
      • 1 x I2C EEPROM typ-A moduł plug-in
      • 1 X RS232 Interfejs typ-A moduł plug-in
      • 1 X UART do USB interfejs typ-A moduł plug-in
    • Type A Actuator KIt (EMB102. 01.03)
      • 1 X siedmiosegmentowy moduł wtykowy typu A
      • 1 X brzęczyk piezoelektryczny moduł wtykowy typu A
      • 1 x interfejs silnika krokowego poprzez ULN23803.
      • 1 x interfejs silnika DC
      • 1 x interfejs silnika serwo
    • Zestaw czujników typu A (EMB102.01. 04)
      • 2x potencjometry do symulacji analogowego wejścia/wyjścia do mikrokontrolera (do wyboru pin podłączony do mikrokontrolera)
      • 5X uchwyt modułów wtykowych typu A (dla modułów wtykowych typu A)
    • Moduły wtykowe typu B (EMB102. 01.05)
      • 1X uchwyt modułów wtykowych typu-B (dla modułów wtykowych typu-B)

Dodatkowe zestawy

Mikrokontroler (EMB102. 02.01)

  • ATMEGA8535 (EMB102. 02.01.01)
  • ATMEGA32 (EMB102.02.01.02)
  • ATMEGA128 (EMB102. 02.01.03)
  • ATMEGA2560 (EMB102.02.01.04)
  • ATMEGA169PA (EMB102.02.01. 05)

Dodatkowy zestaw komunikacyjny typu A (EMB102. 02.02)

  • WIFI
    • Typ sygnału : UART
    • Poziom sygnału :5V lub 3.3V
    • SMD
  • Audio In & Out
    • Typ sygnału : SPI
    • Poziom sygnału : 3.3V
  • Karta SD
    • Typ sygnału : SPI
    • Poziom sygnału :5V lub 3.3V
  • Ethernet
    • Typ sygnału : SPI
    • Poziom sygnału :5V lub 3.3V
  • Moduł Bluetooth
    • Typ sygnału : UART
    • Poziom sygnału :5V
  • RF Transceiver
    • Typ sygnału : SPI
    • Poziom sygnału :5V
  • UART do RS-232
    • Typ sygnału : UART
    • Poziom sygnału :5V lub 3.3V do wyboru
  • Serial EEPROM
    • Typ sygnału : I2C
    • Poziom sygnału :5V lub 3.3V do wyboruKonfigurowalny adres. 3V do wyboru
    • Konfigurowalny adres

Zestaw dodatkowych siłowników typu A (EMB102. 02.03)

  • Przekaźnik
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V
  • LED
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V do wyboru
    • Konfigurowalny adres
  • RGB LED
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V do wyboru
  • Włącznik krańcowy
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V do wyboru
  • Przycisk
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V do wyboru
  • Laser
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V
  • Matryca LED 8×8
    • Typ sygnału : SPI
    • Poziom sygnału : 5V lub 3. 3V

Zestaw dodatkowych czujników typu A (EMB102. 02.04)

  • Czujnik światła (fotorezystor CDS)
    • Typ sygnału : Analogowy i cyfrowy
    • Poziom sygnału :5V lub 3.3V do wyboru
  • Czujnik przechyłu
    • Typ sygnału : Sygnał cyfrowy
    • Poziom : 5V lub 3.3V do wyboru
  • Czujnik rtęci (przełącznik)
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik rudy (przełącznik)
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik płomienia
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik dotyku
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik otwarcia
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik stuknięcia
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Termistor

    • Typ sygnału : Analogowy i cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik wilgotności i temperatury (DHT11)
    • Typ sygnału : Cyfrowy
    • Poziom sygnału :5V lub 3.3V
  • Czujnik wibracji
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik wody
    • Typ sygnału : Analogowy i cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • CzujnikDS18B20
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik barometryczny
    • Typ sygnału : I2C
    • Poziom sygnału : 3.3V
  • Czujnik podczerwieni
    • Typ sygnału : Analogowy i cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Odbiornik podczerwieni
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V
  • LM35
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V
  • Czujnik dźwięku
    • Typ sygnału : Analogowy i cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik GY-87
    • 3-osiowy żyroskop + 3-osiowe przyspieszenie + 3-osiowe pole magnetyczne + ciśnienie powietrza
    • Typ sygnału : I2C
    • Poziom sygnału : 5V lub 3.3V
  • Czujnik ultradźwiękowy
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V do wyboru
  • Czujnik PIR
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3. 3V

Dodatkowe moduły wtykowe typu B (EMB102. 02.05)

  • Klawiatura 3 X 4
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V
  • 7 Segment
    • Typ sygnału : Cyfrowy
    • Poziom sygnału : 5V lub 3.3V
