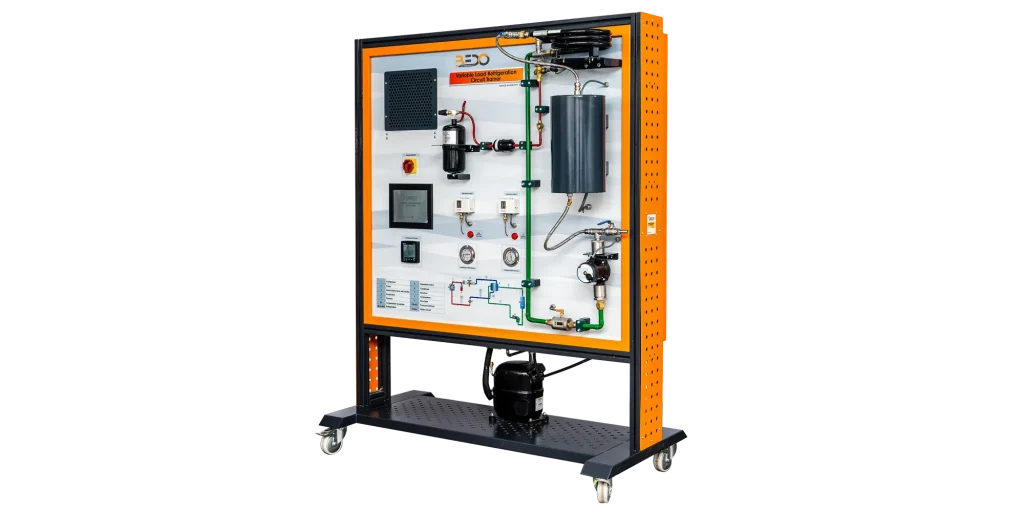

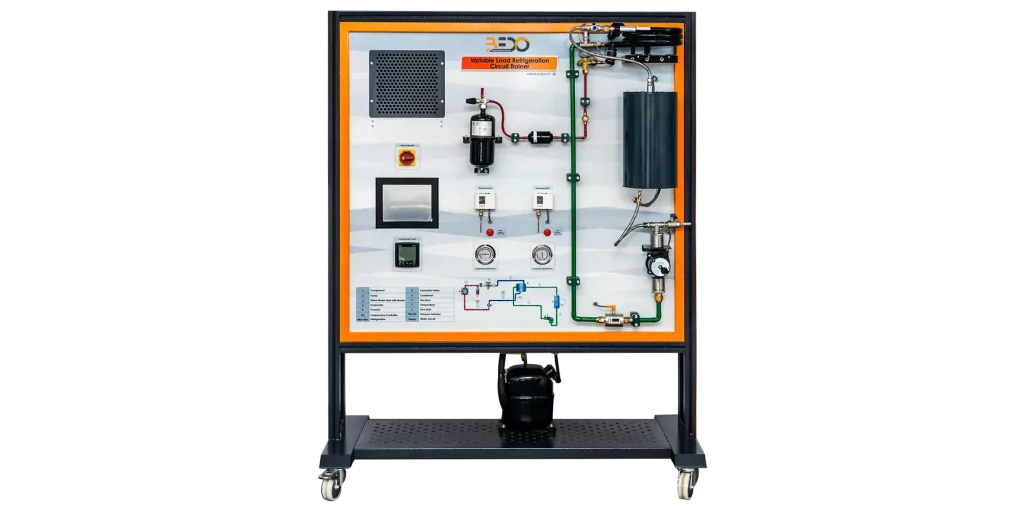

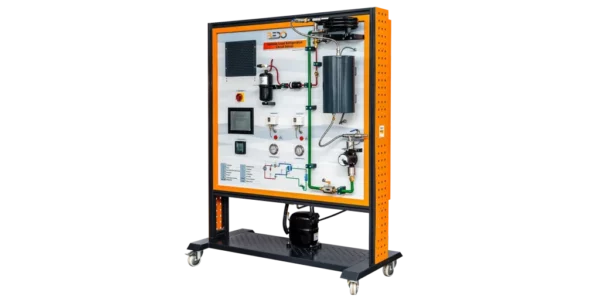

Name: Trener obiegów chłodniczych o zmiennym obciążeniu
Brand: Bedo

Opis produktu – Trener obiegów chłodniczych o zmiennym obciążeniu

Obieg chłodniczy z systemem szkoleniowym zmiennego obciążenia (AR-014) ma na celu zademonstrowanie konstrukcji i komponentów układu chłodniczego oraz jego zachowania podczas pracy z regulowanym obciążeniem. Trenażer zapewnia szeroki zakres eksperymentów.

Dane techniczne

Pompa
- Maks. natężenie przepływu: 4 m3/h
- Wysokość max: 6 m.
- Maksymalne ciśnienie robocze: 10 bar.
- Pompowana ciecz: Woda.
- Zakres temperatury cieczy: od 2 do 110 c.
- Częstotliwość główna: 50 Hz.
- Napięcie znamionowe: 1 x 230 V.
Parownik
- Wydajność przepływu wody: 0,30 m3/h.
- Wydajność: 1,8 kW.
Wentylator skraplacza
- Zasilanie: 230 V.
- Częstotliwość: 50 ~ 60 Hz.
- Prąd: 0,18 A.
- Moc: 90 W.
- Prędkość: 1100 obr/min.
Sprężarka
- Typ: Reciprocating.
- Napięcie/częstotliwość: 208-220V ~ 50Hz.
- Wydajność chłodzenia: 1501W.
- Temperatura otoczenia: 32°C.
- Gaz powrotny: 15°C.
- Temperatura cieczy: 45°C.

Zakres dostawy

Trenażer obwodów chłodniczych o zmiennym obciążeniu (AR – 014)
Twarda kopia instrukcji obsługi
Oprogramowanie BEDO

Opcje

Zawartość cyfrowa (BI-01)

Wymagania eksploatacyjne

Laboratoryjny komputer PC

Szczegóły techniczne

Trenażer demonstruje obieg chłodniczy pod regulowanym obciążeniem.
Obieg chłodniczy zawiera wszystkie komponenty niezbędne do zbudowania układu chłodniczego, takie jak sprężarka, skraplacz z wentylatorem, termostatyczny zawór rozprężny, przełączniki ciśnienia i współosiowy wymiennik ciepła jako parownik.
Trener jest dostarczany z obiegiem wody, który służy jako obciążenie, składającym się ze zbiornika z grzałką i pompą.
Temperatura zbiornika jest regulowana za pomocą sterownika.
Wszystkie zmierzone wartości układu chłodniczego, takie jak temperatury, ciśnienia i natężenia przepływu są rejestrowane przez czujniki i wyświetlane na wyświetlaczu cyfrowym, a także moc sprężarki jest wyświetlana cyfrowo.
Trener jest dostarczany z manometrami do demonstracji ciśnienia wlotowego i wylotowego sprężarki.
Trener jest wyposażony w główny włącznik / wyłącznik, włącznik / wyłącznik sprężarki, włącznik / wyłącznik pompy i włącznik / wyłącznik grzałki, oprócz wyłącznika awaryjnego.
Komponenty obwodu chłodniczego są rozmieszczone w taki sposób, aby pomóc kursantom zrozumieć sekwencję procesu chłodzenia.
Trener jest wyposażony w oprogramowanie do demonstracji cyklu chłodzenia, aby umożliwić kursantom zbadanie parametrów chłodzenia.
Oprogramowanie demonstruje również wykres log P-H dla R – 134 i może zapisywać próbki do wyświetlenia w arkuszu Excel ze wszystkimi odczytami mierników przy każdej próbce.

Eksperymenty

Obsługa obiegu chłodniczego przy temperaturze zbiornika 25°C.
Obsługa obiegu chłodniczego przy temperaturze zbiornika 35°C.
Obsługa obiegu chłodniczego przy temperaturze zbiornika 45°C.
