Opis produktu – Trener promieniowego i liniowego przewodzenia ciepła
Ta jednostka edukacyjna (HT – 003) została zaprojektowana w celu umożliwienia uczestnikom szkolenia praktycznego badania promieniowego i liniowego przewodzenia ciepła w ciałach stałych, poprzez badanie profilu temperatury i przewodności cieplnej przez różne materiały dostarczone wraz z trenażerem. Trenażer jest wyposażony w oprogramowanie do wyświetlania pomiarów i wykresów.
Specyfikacja – Trener promieniowego i liniowego przewodzenia ciepła
Dane techniczne
-
- Przewodzenie promieniowe
-
-
Kopułka z mosiądzu
-
Średnica: 170mm
-
Grubość: 4mm
Moc grzałki: 150 Watt
Komponent pomiarowy: Czujnik temperatury RTD PT100 0 : 350˚C
Materiał izolacji: Teflon
- Przewodnictwo liniowe
- Próbki doświadczalne
- Próbki mosiężne: jedna o średnicy 30mm, długości 40mm i jedna o średnicy 25mm i długości 40mm
- Próbka ze stali nierdzewnej: średnica 30mm, długość 40mm
- Moc grzałki: 250 watt
- Komponent pomiarowy: Czujnik temperatury RTD PT100 0 : 350˚C
- Materiał izolacji: Teflon i Artelon
Zakres dostawy
- Promieniowy i liniowy trenażer przewodzenia ciepła (HT – 003)
- Twarda instrukcja obsługi
- Trzy próbki z mosiądzu i stali nierdzewnej o różnych wymiarach.
Wymagania
- Laboratoryjny komputer PC
Opcje
Szczegóły techniczne

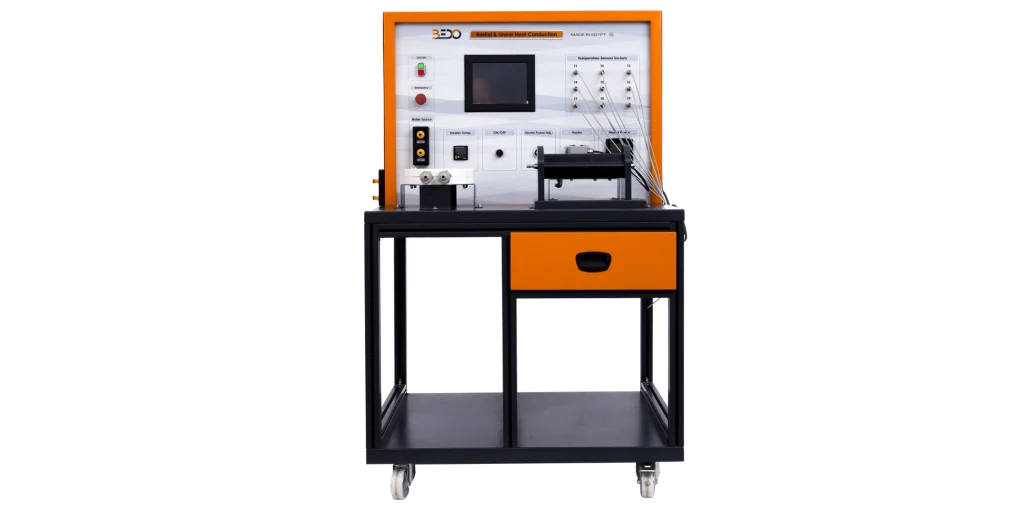

- Trenażer składa się z zestawu przewodzenia liniowego, zestawu przewodzenia promieniowego, panelu sterowania i przedmiotów z różnych materiałów, przez które badane jest przewodzenie ciepła.
- Konfiguracje przewodzenia liniowego i promieniowego są zewnętrznie izolowanymi pojemnikami, które można otworzyć w celu zamocowania przedmiotu obrabianego, a następnie ściśle zamknąć, aby uniknąć przenoszenia ciepła do lub z konfiguracji.
- Każda konfiguracja przewodzenia jest dostarczana z wlotem i wylotem wody chłodzącej w celu schłodzenia korpusu konfiguracji po zakończeniu eksperymentu.
- Każdy zestaw przewodzący jest również wyposażony w grzałkę i czujniki ciśnienia do pomiaru rozkładu temperatury w zestawie w celu uzyskania profili temperatury i przewodności cieplnej.
- W przypadku liniowego przewodzenia ciepła czujniki temperatury są rozmieszczone wzdłuż korpusu zestawu jako kolejka, podczas gdy czujniki temperatury są rozmieszczone prawie w kształcie koła.
- Panel sterowania jest podzielony na panele sterowania przewodzeniem liniowym i promieniowym. Każdy panel zawiera gniazdo zasilania grzałki, przełącznik ON/OFF grzałki, pokrętło sterowania mocą grzałki oraz cyfrowe wyświetlacze mocy grzałki i temperatury, a także
- Panel sterowania jest również dostarczany z dziewięcioma wyświetlaczami cyfrowymi do wyświetlania odczytów czujników ciśnienia umieszczonych w konfiguracji przewodzenia liniowego i promieniowego.
- Każdy czujnik temperatury ma sondę, którą należy podłączyć do gniazda poniżej każdego cyfrowego wyświetlacza temperatury w celu wyświetlenia pomiaru czujnika.
- Ponadto. każda sonda czujnika ma lepką partię, która wskazuje, do którego wyświetlacza cyfrowego należy podłączyć czujnik.
- Panel sterowania zawiera włącznik/wyłącznik trenażera, wyłącznik awaryjny i przełącznik wyboru liniowego/promieniowego.
- Trenażer jest dostarczany z zaworem wodnym, który można podłączyć do zewnętrznego źródła wody w celu chłodzenia konfiguracji przewodzenia ciepła.
- Jednostka edukacyjna jest dostarczana z trzema przedmiotami wykonanymi ze stali nierdzewnej i mosiądzu o różnych wymiarach, które można zamocować w konfiguracji przewodzenia ciepła i przeprowadzać eksperymenty.
- Trener jest wyposażony w oprogramowanie do wyświetlania pomiarów i wykorzystywania ich do obliczeń, uzyskiwania wyników i automatycznego tworzenia wykresów.
- Przedmioty obrabiane są przechowywane w szufladzie trenera.
