Name: Trener wizualizacji różnych wymienników ciepła
Brand: Bedo

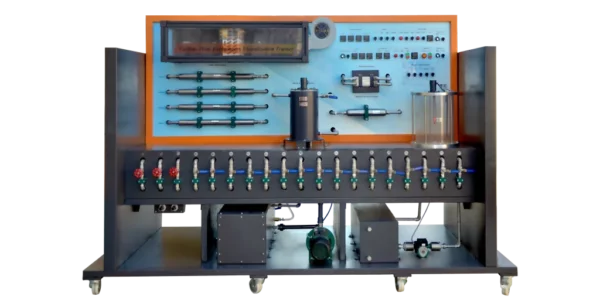

Trener wizualizacji wymienników ciepła (HT – 016) jest przeznaczony do badania działania pięciu różnych typów wymienników ciepła, oprócz ich zastosowania. Trenażer jest całkowicie bezpieczny dla uczestników szkolenia, umożliwiając wykonywanie szerokiej gamy eksperymentów poprzez kontrolowanie temperatur i kierunków przepływu. Trenażer jest wyposażony w interaktywne oprogramowanie do sterowania procesami i wykonywania dokładnych pomiarów.

Dane techniczne

Grzałka:
- Moc: 9 Kw.
- Napięcie: 3 fazy.
Zbiornik ciepłej wody:
- Pojemność: 60 litrów.
Pompa ciepłej wody:
- Moc: 0,5 KM.
- Przepływ objętościowy: 90 l/min.
- Wysokość podnoszenia: 20 m.
Pompa napełniania zbiornika procesowego
- Zużycie energii: 65W
- Maks. natężenie przepływu: 2,4 m3/h
- Maks. wysokość podnoszenia: 6 m
Dmuchawa kanałowa
- Prędkość: 2330 obr/min.
- Moc: ¼ KM
Wężownica kanałowa
- Moc: ¾ KM
- 50 żeber.
- 20 rur.
- Średnica rury 3/8 „..
Płytowy wymiennik ciepła, (woda-woda)
- Liczba płyt: 10
- Powierzchnia wymiany ciepła: ok. 0,26m2
Rurowy wymiennik ciepła (woda-woda)
- Powierzchnia wymiany ciepła: 0,1m2
Płaszczowo-rurowy wymiennik ciepła (woda-woda)
- Wydajność: 13kw
Finned Tube Heat Exchanger (water-air)
- Heat transfer area: approx. 2.8m2
- Fan max. Natężenie przepływu: 780m3/h
- Wentylator max. Różnica ciśnień: 430Pa
Zbiornik mieszający
- Pojemność zbiornika mieszającego:
  - pojemność nominalna: ok. 1500mL
- Zbiornik płaszczowy:
  - pojemność nominalna: ok. 500mL
- Maszyna mieszająca
  - prędkość: 0…330 rpm
- Cewka
  - obroty cewki: 13 obrotów
  - długość: 5. 7 m
  - Średnica rury: 8 mm
  - Średnica cewki: 134 mm
Zakresy pomiarowe
- Prędkość powietrza: 0—10 m/s
- Temperatura: 0 do 100°C

Zakres dostawy

Trenażer wizualizacji wymienników ciepła (HT – 016)
Twarda instrukcja obsługi

Opcje

Wymagania techniczne

Laboratoryjny komputer PC

Szczegóły techniczne

Jednostka edukacyjna składa się z dużej, solidnej ramy, która zawiera wszystkie komponenty cykli wymienników ciepła.
Trener obejmuje pięć typów wymienników ciepła, rurowy wymiennik ciepła, płaszczowo-rurowy wymiennik ciepła, płytowy wymiennik ciepła, wymiennik ciepła w zbiorniku mieszadła i kanał powietrzny.
Kanałowy wymiennik ciepła jest wyposażony w dmuchawę, wężownicę chłodzącą, czujnik temperatury i czujnik przepływu.
Jednostka edukacyjna jest również wyposażona w zbiornik ciepłej wody jako źródło ciepłej wody, źródło zimnej wody z wody wodociągowej lub zewnętrznego agregatu chłodniczego, zbiornik procesowy i napełnianie zbiornika procesowego.
Zbiornik procesowy symuluje basen w celu chłodzenia lub podgrzewania wody za pomocą zbiornika ciepłej wody lub źródła zimnej wody poprzez wymienniki ciepła
Ponadto, kanałowy wymiennik ciepła może być używany samodzielnie ze źródłami zimnej lub ciepłej wody dla większej liczby zastosowań.
Trener jest dostarczany z trzema pompami. Jedna służy do pompowania gorącej wody ze zbiornika ciepłej wody, druga do pompowania wody do zbiornika procesowego, a trzecia do pompowania wody ze zbiornika procesowego do wymienników ciepła.
Trener zawiera zintegrowany panel sterowania do sterowania eksperymentami, oprócz szerokiej gamy zaworów sterujących i przełączników.
Panel sterowania zawiera główną sekcję sterowania, sekcję temperatury systemu, sekcję sterowania zbiornikiem procesowym, sekcję sterowania kanałem powietrznym, sekcję przepływu wody w systemie, sekcję grzałki, sekcję zbiornika mieszającego i przełączniki zbiornika procesowego
Główna sekcja sterowania zawiera przełącznik ciepła/zimna, przełącznik równoległy/licznikowy, przełącznik ręczny/oprogramowania i przełącznik wymiennika ciepła/zbiornika procesowego.
Sekcja temperatury systemu zawiera cyfrowe wyświetlacze temperatury wlotu i wylotu źródła zimnej wody i/lub gorącej wody oraz temperatury wlotu i wylotu zbiornika procesowego.
Sekcja sterowania zbiornikiem procesowym zawiera diodę LED niskiego poziomu wody w zbiorniku procesowym, przełącznik ON/OFF pompy napełniającej zbiornik procesowy, przełącznik ON/OFF spustu zbiornika procesowego, diodę LED niskiego poziomu wody w zbiorniku napełniającym, przełącznik ON/OFF pompy procesowej, cyfrowy wyświetlacz temperatury zbiornika procesowego, pokrętło regulacji prędkości silnika mieszadła zbiornika procesowego i przełącznik pracy silnika mieszadła zbiornika procesowego.
Sekcja sterowania kanałem powietrza zawiera pokrętło regulacji prędkości silnika dmuchawy, przełącznik ON/OFF silnika dmuchawy, cyfrowy wyświetlacz natężenia przepływu powietrza, cyfrowy wyświetlacz temperatury wlotu powietrza (po stronie dmuchawy) i cyfrowy wyświetlacz temperatury wylotu powietrza.
Sekcja przepływu wody w systemie zawiera cyfrowy wyświetlacz natężenia przepływu zimnej/gorącej wody (w zależności od źródła wody) i cyfrowy wyświetlacz natężenia przepływu w zbiorniku procesowym.
Sekcja grzałki zawiera diodę LED niskiego poziomu w zbiorniku ciepłej wody, włącznik/wyłącznik pompy ciepłej wody, włącznik/wyłącznik grzałki i regulator temperatury grzałki.
Sekcja zbiornika mieszania zawiera pokrętło regulacji prędkości mieszania wymiennika ciepła i przełącznik pracy mieszania wymiennika ciepła.
Przełączniki zbiornika procesowego służą do wyboru typu wymiennika ciepła, przez który przepływa woda pochodząca ze zbiornika procesowego.
Trenażer jest dostarczany z wyłącznikiem awaryjnym i włącznikiem / wyłącznikiem trenażera.
Zawory sterujące wymiennikami ciepła służą do przepuszczania gorącej wody ze zbiornika ciepłej wody lub źródła zimnej wody przez wybrany wymiennik ciepła w celu wymiany ciepła między wodą ze zbiornika procesowego a ciepłą lub zimną wodą.
Trener ma dwa tryby pracy, tryb ręczny za pomocą panelu sterowania i oprogramowanie za pomocą oprogramowania.
Oprogramowanie umożliwia przesyłanie zmierzonych danych do zewnętrznego komputera w celu ich przeglądania i analizy.

Eksperymenty

Badanie procesów wymiany ciepła.
Badanie działania wymienników ciepła z
- Przepływem równoległym
- Przepływem przeciwprądowym
- Przepływem równoległym krzyżowym
- Przepływem przeciwprądowym krzyżowym
Obliczanie całkowitego współczynnika przenikania ciepła różnych wymienników ciepła w różnych warunkach przepływu.
Wyznaczanie krzywych temperatury różnych wymienników ciepła.
Porównanie działania różnych typów wymienników ciepła
- Płytowy wymiennik ciepła
- Rurowy wymiennik ciepła
- Płaszczowo-rurowy wymiennik ciepła
- Użebrowany wymiennik ciepła z przepływem krzyżowym
- Naczynie w płaszczu z mieszadłem.
