Name: Urządzenie z turbiną Francisa
Brand: Bedo

Opis produktu – Urządzenie z turbiną Francisa

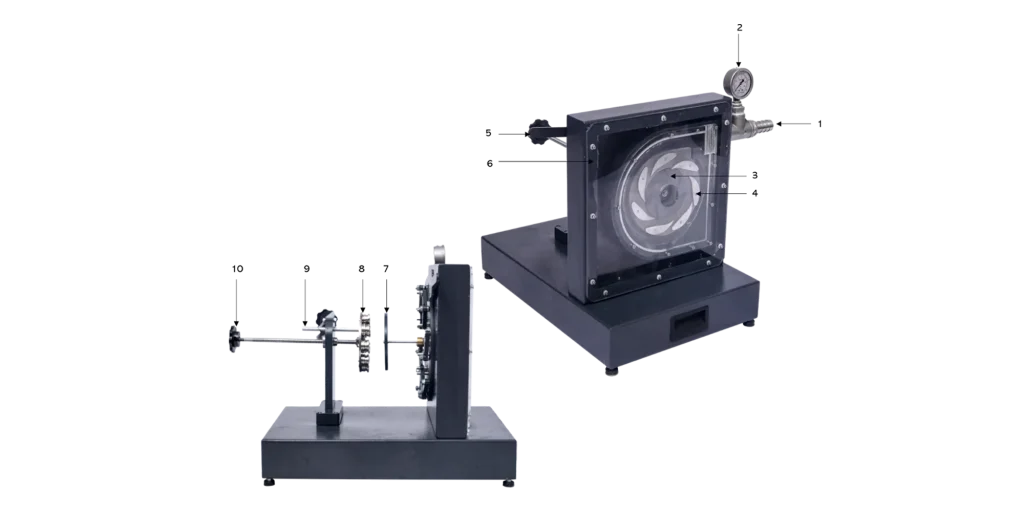

Urządzenie turbiny Francisa (FR-009) to zestaw stołowy, który bada działanie turbiny Francisa i bada wpływ kąta nachylenia łopatek kierujących rozdzielacza. Urządzenie składa się z miniaturowej turbiny Francisa i urządzenia hamującego.

1 Wlot przepływu wody. 2 Manometr. 3 Łopatki wirnika. 4 Łopatki kierujące. 5 Ramię regulacyjne łopatek kierujących. 6 Obudowa turbiny. 7 Tarcza turbiny. 8 Tarcza magnetyczna. 9 Wał połączony ze sprężyną. 10 Zespół hamulcowy.

Dane techniczne

Turbina
- Wydajność: 30 W przy 350 obr/min ok. 42 L/M, 4 m wysokości podnoszenia
- 7 łopatek
- szerokość łopatek: 5 mm
- średnica: 60 mm
- 7 łopatek kierujących
Zakresy pomiarowe
- siła: od 0 do 25N
- ciśnienie: 0…1,0 bar

Zakres dostawy

Francis Turbine Apparatus (FR – 009)
Hard Copy User Manual

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Jednostka edukacyjna jest uważana za model turbiny Francisa, który demonstruje działanie turbiny reakcyjnej.

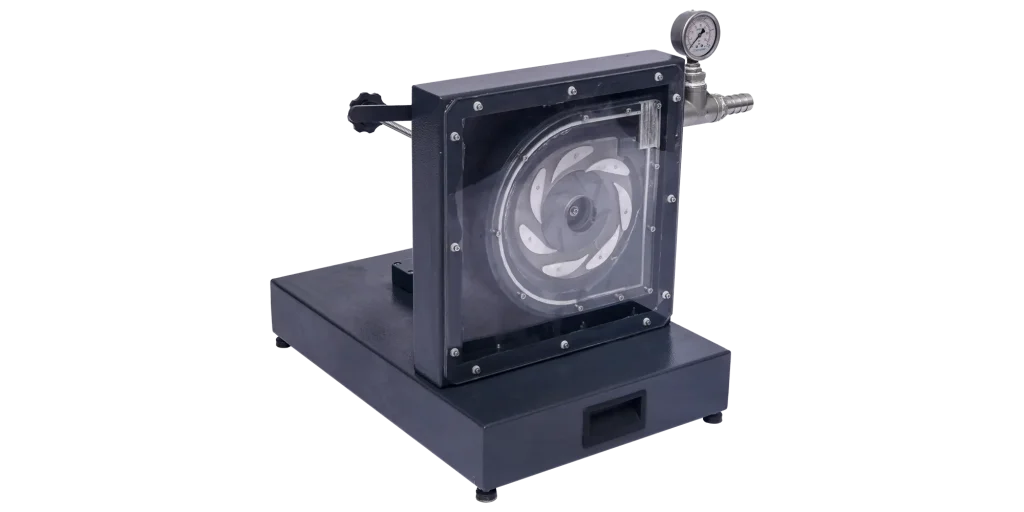

Jednostka eksperymentalna składa się z wirnika, rozdzielacza z regulowanymi łopatkami kierującymi, mechanizmu hamulcowego do ładowania turbiny i obudowy z przezroczystym panelem przednim.
Jednostka edukacyjna zawiera również manometr, który wskazuje ciśnienie wody na wlocie turbiny.
Jednostka zawiera wagi sprężynowe, które określają moment obrotowy turbiny.

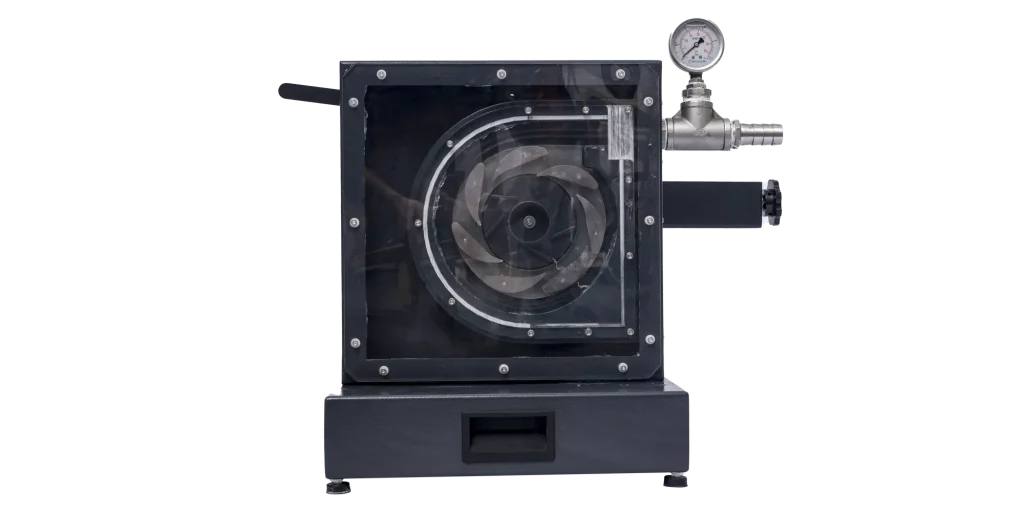

Przezroczysta pokrywa umożliwia obserwację przepływu wody, wirnika i łopatek kierujących podczas pracy.
Kąt natarcia, a tym samym moc wirnika można zmienić poprzez regulację łopatek kierujących.
Jednostkę eksperymentalną umieszcza się łatwo i bezpiecznie na powierzchni roboczej głównej jednostki hydraulicznej.
Woda jest dostarczana, a natężenie przepływu mierzone przez główną jednostkę hydrauliczną.
Woda przepływa do rozdzielacza przez spiralną obudowę, przepływająca woda jest przyspieszana w rozdzielaczu przez regulowane łopatki kierujące i kierowana na łopatki.
Przekierowanie i dalsze przyspieszenie wody w wirniku generuje impuls, który jest przekazywany do wirnika.

Eksperymenty

Projekt i działanie turbiny Francisa.
Wyznaczanie momentu obrotowego, mocy i sprawności.
Opracowanie graficznej reprezentacji krzywych charakterystycznych dla momentu obrotowego, mocy i sprawności.
Wydajność turbiny Francisa przy różnych natężeniach przepływu.
Wpływ różnych ustawień łopatek kierujących na wydajność turbiny.

Wymagane do pracy

Główny stół hydrauliczny (FM-001)
