Name: Trener sprężarek jednostopniowych
Brand: Bedo

Opis produktu – Trener sprężarek jednostopniowych

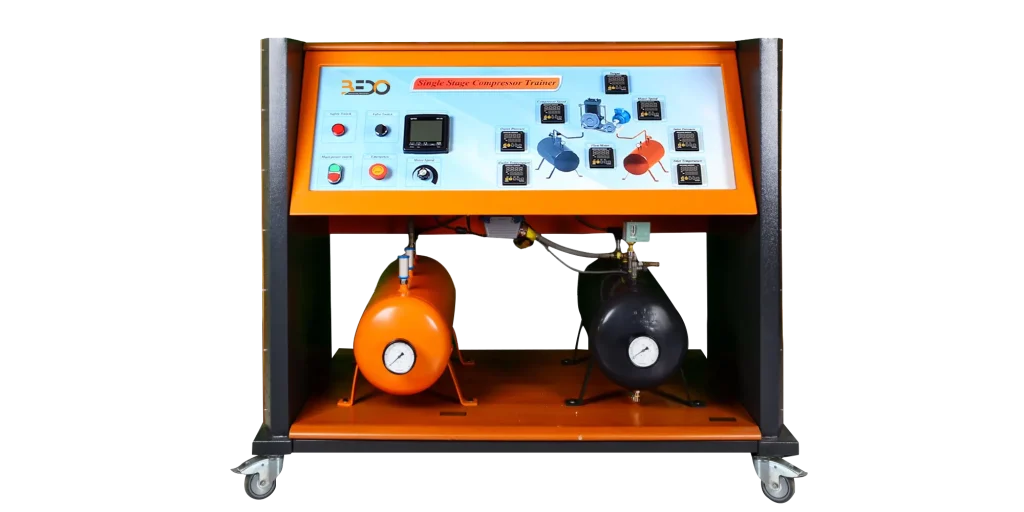

Trener sprężarek jednostopniowych (FR-013) jest urządzeniem edukacyjnym przeznaczonym do badania wydajności izotermicznej i objętościowej jednostopniowej sprężarki tłokowej jednostronnego działania przy pracy ze stałą lub zmienną prędkością. Sprężarka jest napędzana silnikiem elektrycznym za pomocą paska klinowego i jest podłączona do dwóch zbiorników: wlotowego i tłocznego.

Dane techniczne

Sprężarka
- Typ: Jednostopniowy, jednostronnego działania, jednocylindrowy, tłokowy
- Pojemność: 0,1 litra
- Maksymalne ciśnienie: 9 bar
- Pojemność oleju: 0. 25 kg
Silnik
- Moc: 3 KM
- Prędkość znamionowa: 2950 obr/min
Przekładnia
- Pasek klinowy
  - Przełożenie: 0,64
  - Pojemność zbiornika: 50 litrów przy 10 barach
  - Ciśnienie przedmuchu zaworu bezpieczeństwa: 10 barów
  - Ustawienie przełącznika ciśnienia: 6 – 8 barów
Zakresy pomiarowe
- Ciśnienie: 0 – 10 barów
- Temperatura: -50 – 150 oC
- Moment obrotowy: 0 – 20 N. m
Granice pracy
- Ciśnienie: 9 bar (automatyczne wyłączenie)
- Temperatura: 100 oC
- Moment obrotowy: 20 N. m
- Prędkość obrotowa: 650 – 2060 obr/min

Zakres dostawy

Single Stage Compressor Trainer (FR – 013)
Hard copy user manual
BEDO Software

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Jednostopniowa sprężarka tłokowa jednostronnego działania napędzana silnikiem elektrycznym za pośrednictwem paska klinowego.
Urządzenie zawiera duży panel sterowania z przełącznikami operacyjnymi i wyświetlaczami cyfrowymi.
Panel sterowania zawiera włącznik/wyłącznik trenerów, włącznik/wyłącznik silnika elektrycznego, włącznik elektrozaworu spustowego zbiornika tłocznego, pokrętło regulacji prędkości silnika elektrycznego i wyłącznik awaryjny, a także schemat systemu.
Moment obrotowy silnika, prędkości obrotowe silnika i sprężarki, temperatury wlotu i wylotu sprężarki, ciśnienia ssania i tłoczenia oraz natężenie przepływu są mierzone za pomocą różnych czujników.
System akwizycji danych warunkuje i przesyła zmierzone sygnały do wyświetlaczy cyfrowych.
Zarówno prędkości obrotowe silnika, jak i sprężarki są monitorowane za pomocą czujników w celu oceny wydajności sprężarki, która jest stosunkiem mocy użytecznej do mocy wejściowej silnika.
Sprężarka jest podłączona do zbiornika ssawnego wyposażonego w filtry ssawne, które pomagają ustabilizować przepływ do sprężarki.
Sprężarka jest podłączona do zbiornika tłocznego wyposażonego w zawór elektromagnetyczny, który ma być obsługiwany za pomocą przełącznika na panelu sterowania w celu opróżnienia zbiornika.
Zbiornik tłoczny jest również wyposażony w wyjściowy zawór dławiący, który może być używany do stabilizacji ciśnienia tłoczenia w zbiorniku.
Przewód ssawny sprężarki jest wyposażony w przepływomierz do pomiaru rzeczywistego natężenia przepływu sprężarki.

Doświadczenia

Praca przy zmiennym ciśnieniu tłoczenia i stałej prędkości obrotowej
- Ocena sprawności izotermicznej
- Ocena sprawności wolumetrycznej
- Ocena współczynnika wzrostu temperatury
- Próbkowane wartości przy zmiennym ciśnieniu tłoczenia i stałej prędkości obrotowej sprężarki
- Współczynnik wzrostu temperatury przy zmiennej prędkości obrotowej i stałym ciśnieniu tłoczenia
  - Ocena sprawności izotermicznej
  - Ocena sprawności objętościowej
  - Próbkowane wartości przy zmiennej prędkości obrotowej i stałym ciśnieniu tłoczenia

Wymagania eksploatacyjne

Laboratoryjny komputer PC
