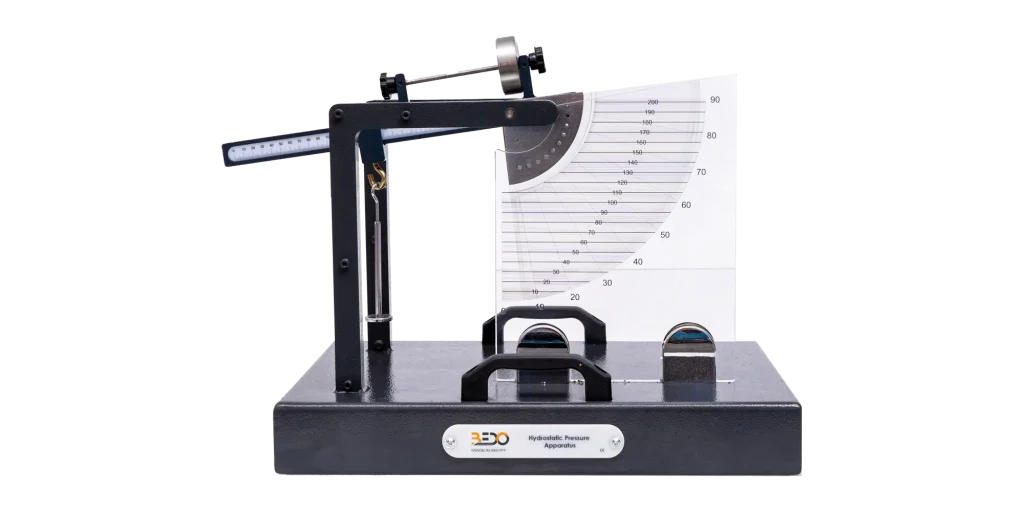

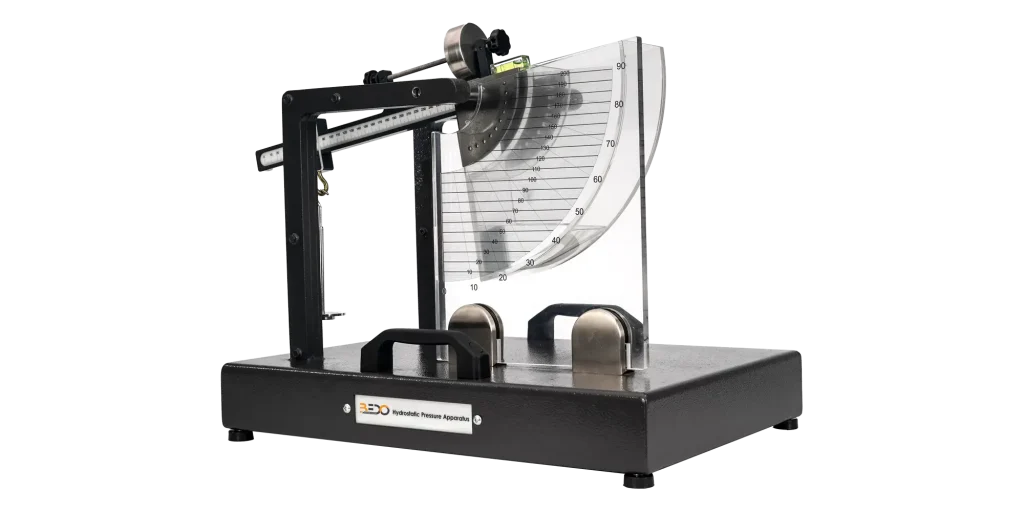

Aparatura do pomiaru ciśnienia hydrostatycznego

Opis

Aparat do pomiaru ciśnienia hydrostatycznego (FM121) to zestaw stołowy, który został zaprojektowany w celu określenia sił działających na powierzchnie pod ciśnieniem hydrostatycznym. Efekt ciśnienia hydrostatycznego jest bardzo ważny w wielu dziedzinach inżynierii: w przemyśle stoczniowym, w inżynierii hydraulicznej i usługach budowlanych.

1 Wieszak z podziałką 2 Uchwyt na obciążniki 3 Obciążniki 4 Przechylany zbiornik na wodę 5 Przezroczysta skala do pomiaru kąta nachylenia i poziomu wody 6 Oś obrotu z kołkiem mocującym i otworami do regulacji kątów 7 Ruchomy obciążnik do stabilizacji wieszaka pod kątem 180°

Dane techniczne

Zbiornik wody
- kąt nachylenia: 0°…90°
- zawartość: 0…2L
- skala: 0…250mm
- Efektywny obszar, max. 75x100mm
Ramię dźwigni
- max. długość: 200mm
Wagi
- 1x 2,5N
- 1x 2N
- 2x 1N
- 1x 0, 5N

Zakres dostawy

Przyrząd do pomiaru ciśnienia hydrostatycznego (FM121)
Twarda instrukcja obsługi

Opcje

Zawartość cyfrowa (BI-01)

Szczegóły techniczne

Urządzenie oferuje przejrzystą demonstrację ciśnienia hydrostatycznego w cieczach w łatwy sposób.
Trener pozwala uczestnikom szkolenia badać efekt ciśnienia hydrostatycznego wody przy różnych poziomach wody i różnych kątach nachylenia.
Urządzenie posiada przezroczysty, przechylany zbiornik i skalę do łatwego pomiaru objętości zbiornika.
Trener posiada również skalę do pomiaru kąta nachylenia zbiornika wody i inną skalę do pomiaru położenia ramienia dźwigni.
Zbiornik jest równoważony przez ramię dźwigni za pomocą różnych ciężarków, a siłę ściskającą można łatwo zmierzyć.
Urządzenie jest dostarczane z różnymi ciężarkami do równoważenia ramienia dźwigni w celu wyraźnej demonstracji eksperymentu.
Urządzenie jest trenażerem stołowym, który można łatwo ustawić i zabezpieczyć.
Wszystkie materiały odporne na korozję w celu ochrony urządzenia przed rdzą i korozją.

Eksperymenty

Wyznaczanie rozkładu ciśnienia wzdłuż efektywnego obszaru w cieczy w spoczynku.
Wyznaczanie siły bocznej ciśnienia hydrostatycznego.
Wyznaczanie środka ciśnienia i środka powierzchni.
Wyznaczanie wynikowej siły ściskającej.
Pomiar objętości wody przy różnych kątach nachylenia.
Weryfikacja zasady Archimedesa
