Opis produktu – Kompaktowy tester przekaźników zabezpieczeniowych KINGSINE KFA320 – 6 × 20 A i 4 × 300 V

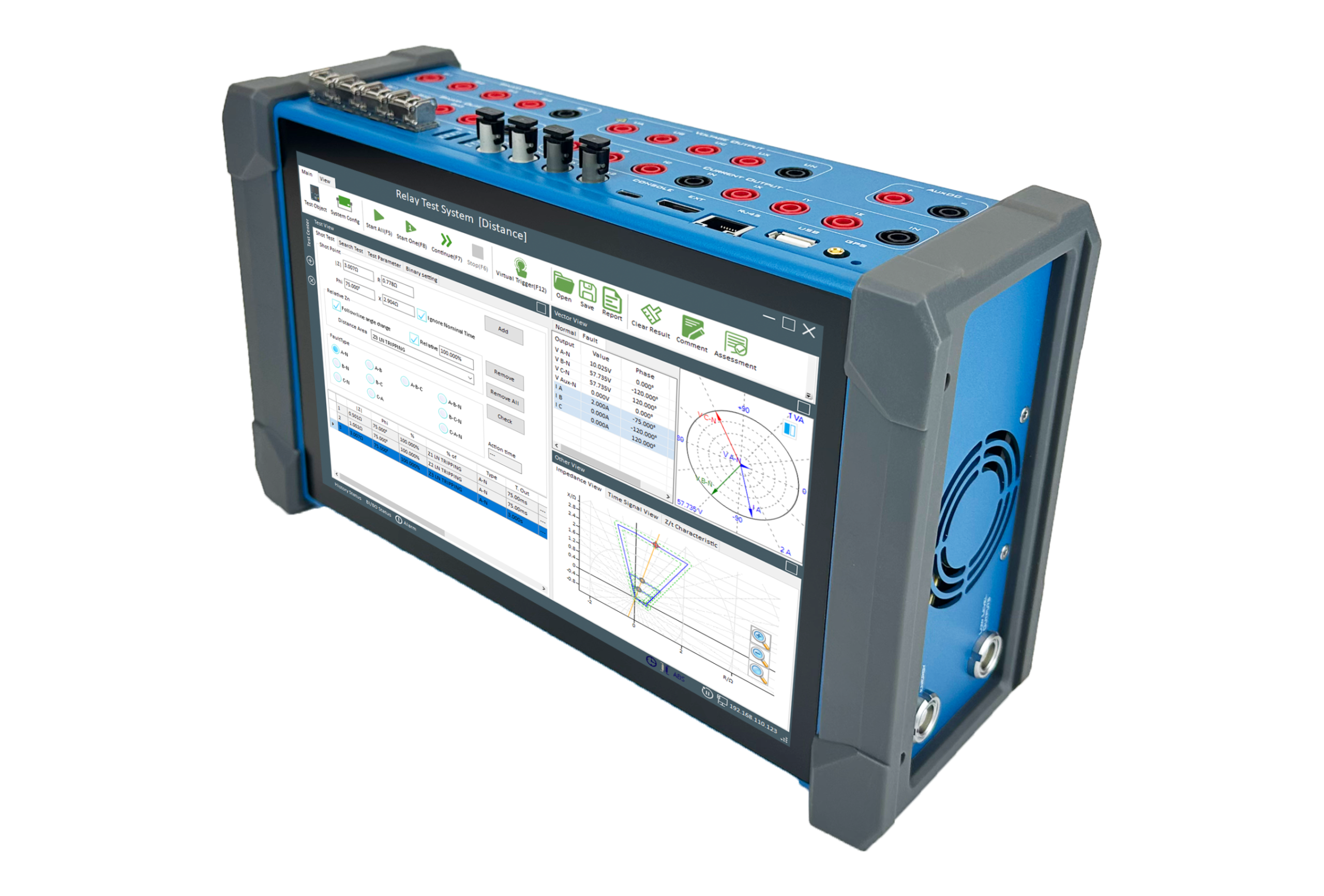

KINGSINE KFA320 – kompaktowy tester przekaźników zabezpieczeniowych 6 × 20 A, 4 × 300 V
Przenośny tester zabezpieczeń do prób wtórnych, wyposażony w ekran dotykowy i wymienne akumulatory
KINGSINE KFA320 to kompaktowy, uniwersalny tester przekaźników zabezpieczeniowych przeznaczony do wykonywania prób wtórnych zabezpieczeń elektroenergetycznych. Urządzenie może być wykorzystywane podczas prac terenowych, uruchomieniowych, serwisowych i laboratoryjnych.
Tester oferuje 6 niezależnych wyjść prądowych o wartości do 20 A oraz 4 wyjścia napięciowe o wartości do 300 V. Kanały prądowe mogą być łączone w konfiguracji 3 × 40 A albo w jedno wyjście o wartości do 60 A.
Maksymalna moc wyjściowa wynosi 180 VA dla pojedynczego kanału prądowego przy 20 A oraz do 200 VA przy połączonych kanałach dla prądów powyżej 20 A.

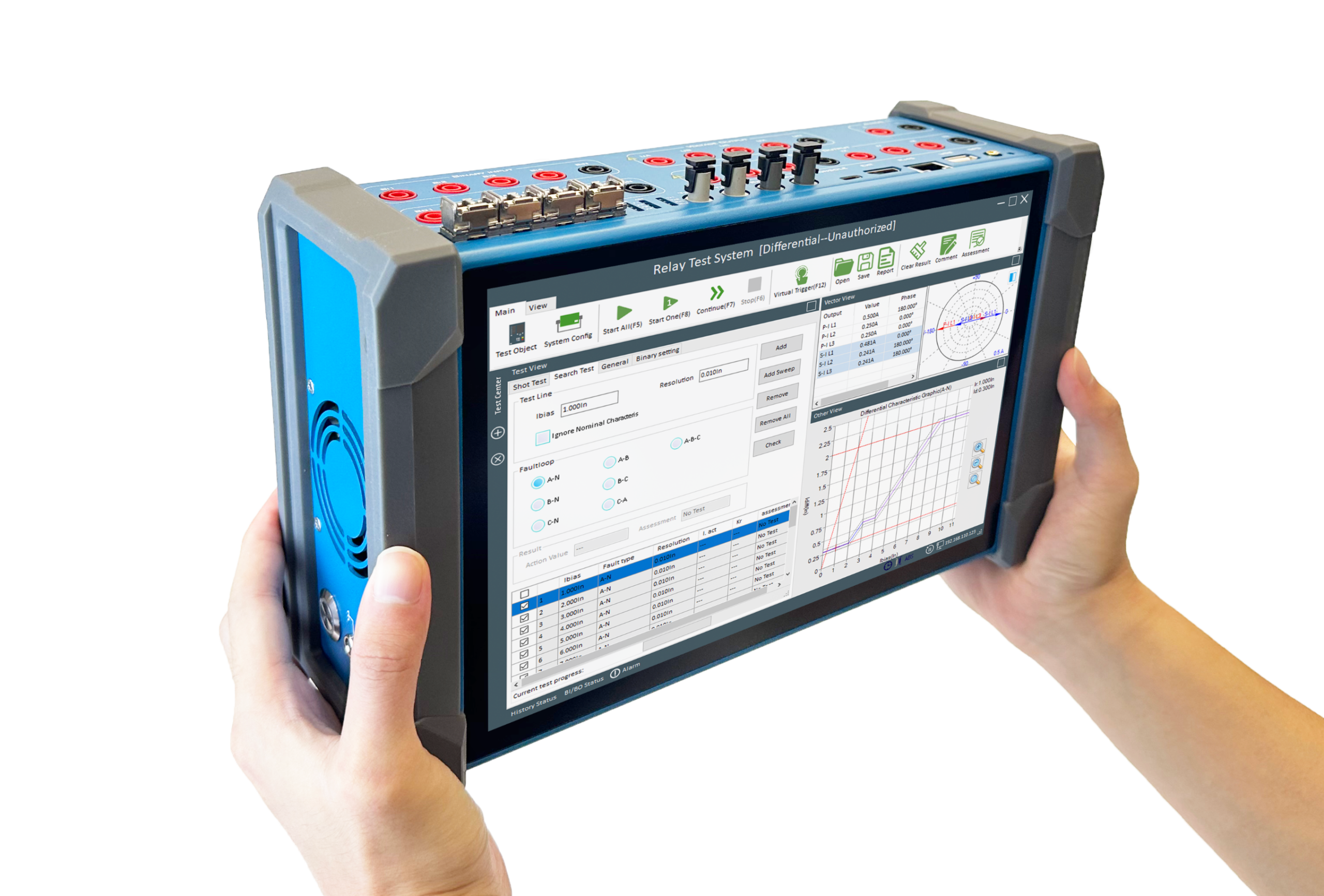

KFA320 waży 3,8 kg, ma wbudowany ekran dotykowy LCD o przekątnej 10,1″ oraz dwa wymienne akumulatory o energii 47,52 Wh każdy. Kompaktowa obudowa o wymiarach 288 × 185 × 95 mm ułatwia transport urządzenia pomiędzy miejscami wykonywania pomiarów.
W zależności od wybranej konfiguracji tester może zostać wyposażony między innymi w obsługę IEC 61850 SV i GOOSE, wyjścia sygnałów niskopoziomowych, funkcję kalibracji liczników energii oraz pomocnicze źródło napięcia DC.
Najważniejsze parametry testera KINGSINE KFA320
- 6 wyjść prądowych AC o wartości do 20 A,
- możliwość łączenia kanałów prądowych w konfiguracji 3 × 40 A lub 1 × 60 A,
- maksymalna moc 180 VA dla pojedynczego kanału prądowego przy 20 A,
- maksymalna moc do 200 VA przy połączonych kanałach dla prądów powyżej 20 A,
- 4 wyjścia napięciowe AC o wartości do 300 V,
- 4 wyjścia napięciowe DC o wartości do 300 V,
- 3 wyjścia prądowe DC o wartości do 10 A,
- ekran dotykowy LCD o przekątnej 10,1″,
- masa 3,8 kg,
- wymiary 288 × 185 × 95 mm,
- odtwarzanie przebiegów przejściowych o częstotliwości do 3 kHz,
- synchronizacja GPS, IRIG-B i IEEE 1588,
- 4 wejścia binarne,
- 2 przekaźnikowe i 2 szybkie wyjścia binarne,
- wbudowane Wi-Fi 2,4 GHz,
- dwa wymienne akumulatory o energii 47,52 Wh każdy.
Zastosowanie testera zabezpieczeń KFA320
KINGSINE KFA320 może być stosowany do badania szerokiego zakresu zabezpieczeń elektroenergetycznych i urządzeń automatyki, w tym:
- zabezpieczeń odległościowych,
- zabezpieczeń nadprądowych i ziemnozwarciowych,
- zabezpieczeń kierunkowych,
- zabezpieczeń różnicowych,
- zabezpieczeń podnapięciowych i nadnapięciowych,
- zabezpieczeń częstotliwościowych,
- zabezpieczeń przeciążeniowych silników,
- układów kontroli synchronizmu,
- automatyki samoczynnego ponownego załączania,
- przekaźników elektromechanicznych, półprzewodnikowych i mikroprocesorowych,
- urządzeń IED oraz systemów zgodnych z IEC 61850 – po wyposażeniu testera w odpowiednią opcję.
Tester może być wykorzystywany przez przedsiębiorstwa energetyczne, zakłady przemysłowe, firmy wykonujące rozruchy i próby zabezpieczeń, producentów rozdzielnic, laboratoria badawcze oraz jednostki dydaktyczne.
Wyjścia prądowe AC
KFA320 jest wyposażony w 6 niezależnych wyjść prądowych AC. Dostępne są następujące konfiguracje:
- 6 × 0–20 A w układzie L–N,
- 3 × 0–40 A przy połączeniu dwóch kanałów,
- 1 × 0–60 A przy połączeniu trzech kanałów.
Maksymalna moc wyjściowa wynosi:
- 180 VA dla pojedynczego kanału przy prądzie 20 A,
- do 200 VA przy połączonych kanałach i prądzie przekraczającym 20 A.
Rozdzielczość ustawienia prądu wynosi 1 mA, a czas narastania i opadania sygnału jest krótszy niż 100 µs.
Wyjścia napięciowe AC
Tester udostępnia 4 niezależne wyjścia napięciowe AC o zakresie do 300 V w układzie L–N.
Maksymalna moc pojedynczego kanału zależy od ustawionego napięcia i wynosi między innymi:
- 35 VA przy 300 V dla pojedynczego kanału,
- 28 VA na kanał przy jednoczesnym generowaniu 3 × 300 V,
- 23 VA przy 200 V,
- 12 VA przy 100 V,
- 7 VA przy 63,5 V.
Rozdzielczość ustawienia napięcia wynosi 0,001 V, a czas narastania i opadania sygnału jest krótszy niż 100 µs.
Wyjścia prądu i napięcia DC
KINGSINE KFA320 umożliwia również generowanie sygnałów stałoprądowych:
- 4 kanały napięciowe DC o zakresie 0–300 V i maksymalnej mocy 40 W,
- 3 kanały prądowe DC o zakresie 0–10 A i mocy wyjściowej 145 W.
Funkcje DC mogą być wykorzystywane podczas testowania zabezpieczeń, układów pomiarowych i urządzeń automatyki wymagających wymuszeń stałoprądowych.

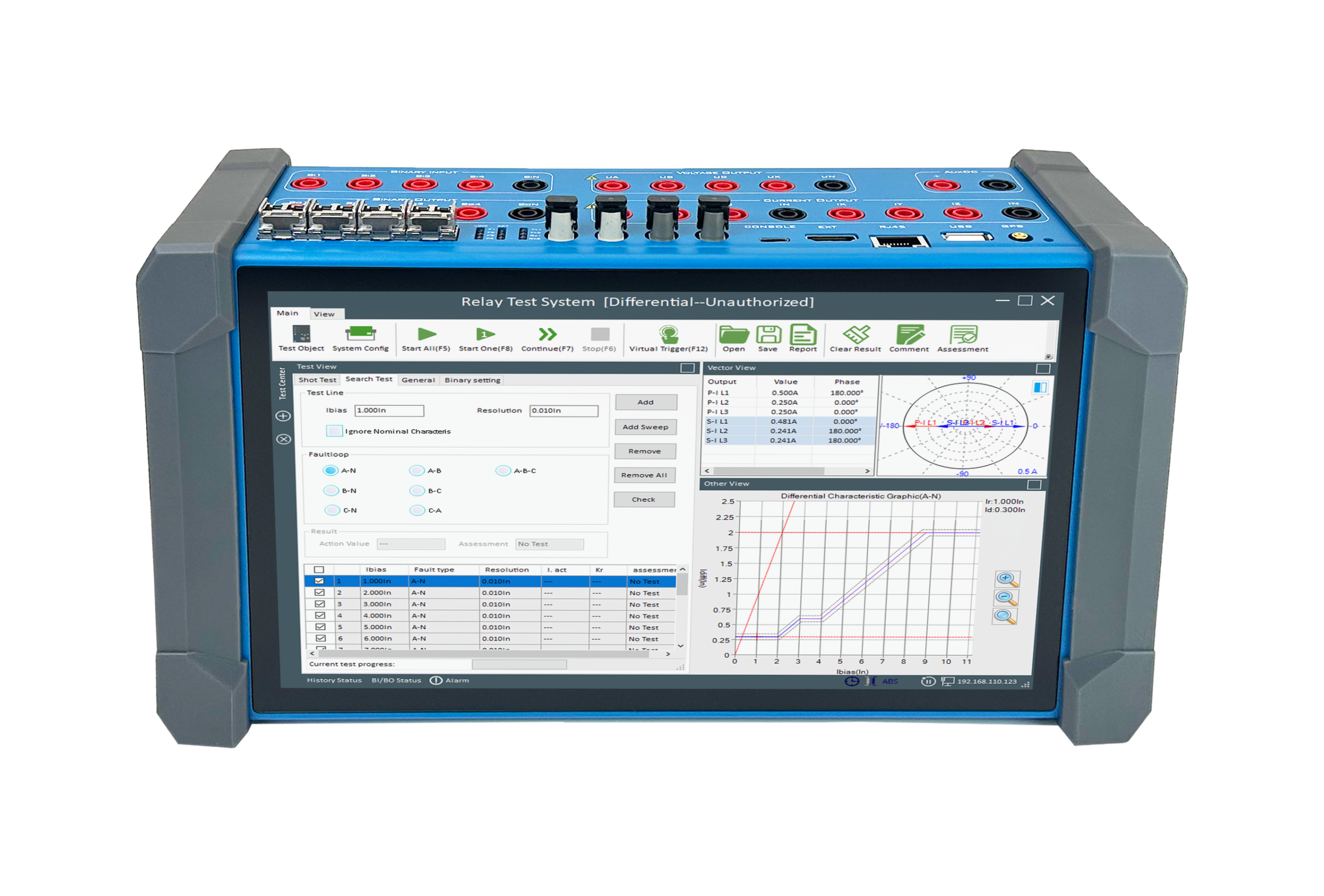

Ekran dotykowy i sterowanie testerem
KFA320 ma wbudowany ekran dotykowy LCD o przekątnej 10,1″, który umożliwia obsługę urządzenia bezpośrednio z poziomu testera.
Urządzenie może być również sterowane za pomocą komputera z wykorzystaniem oprogramowania KRT.
Wbudowane interfejsy obejmują:
- port Ethernet RJ45 10/100 Mb/s,
- port USB 2.0,
- łączność Wi-Fi 2,4 GHz.
Oprogramowanie KRT do prób wtórnych
Oprogramowanie KRT umożliwia przygotowywanie, wykonywanie i dokumentowanie testów przekaźników zabezpieczeniowych.
Najważniejsze funkcje oprogramowania obejmują:
- graficzne moduły testowe,
- organizowanie badań przy użyciu szablonów,
- import i eksport plików XRIO oraz RIO,
- podgląd i analizę wyników,
- automatyczną ocenę rezultatów testu,
- automatyczne generowanie raportów,
- zarządzanie konfiguracjami i procedurami pomiarowymi.
Odtwarzanie przebiegów przejściowych
KINGSINE KFA320 umożliwia odtwarzanie zarejestrowanych przebiegów przejściowych o częstotliwości do 3 kHz.
Funkcja ta pozwala odtwarzać przebiegi odpowiadające rzeczywistym stanom zakłóceniowym i analizować reakcję badanego zabezpieczenia na zmiany prądów i napięć.
Synchronizacja GPS, IRIG-B i IEEE 1588
Tester jest wyposażony w funkcje synchronizacji czasu obejmujące:
- GPS z dokładnością synchronizacji poniżej 1 µs,
- IRIG-B z dokładnością synchronizacji poniżej 1 µs,
- obsługę IEEE 1588.
Funkcje synchronizacji umożliwiają wykonywanie skoordynowanych testów end-to-end zabezpieczeń znajdujących się w różnych lokalizacjach.

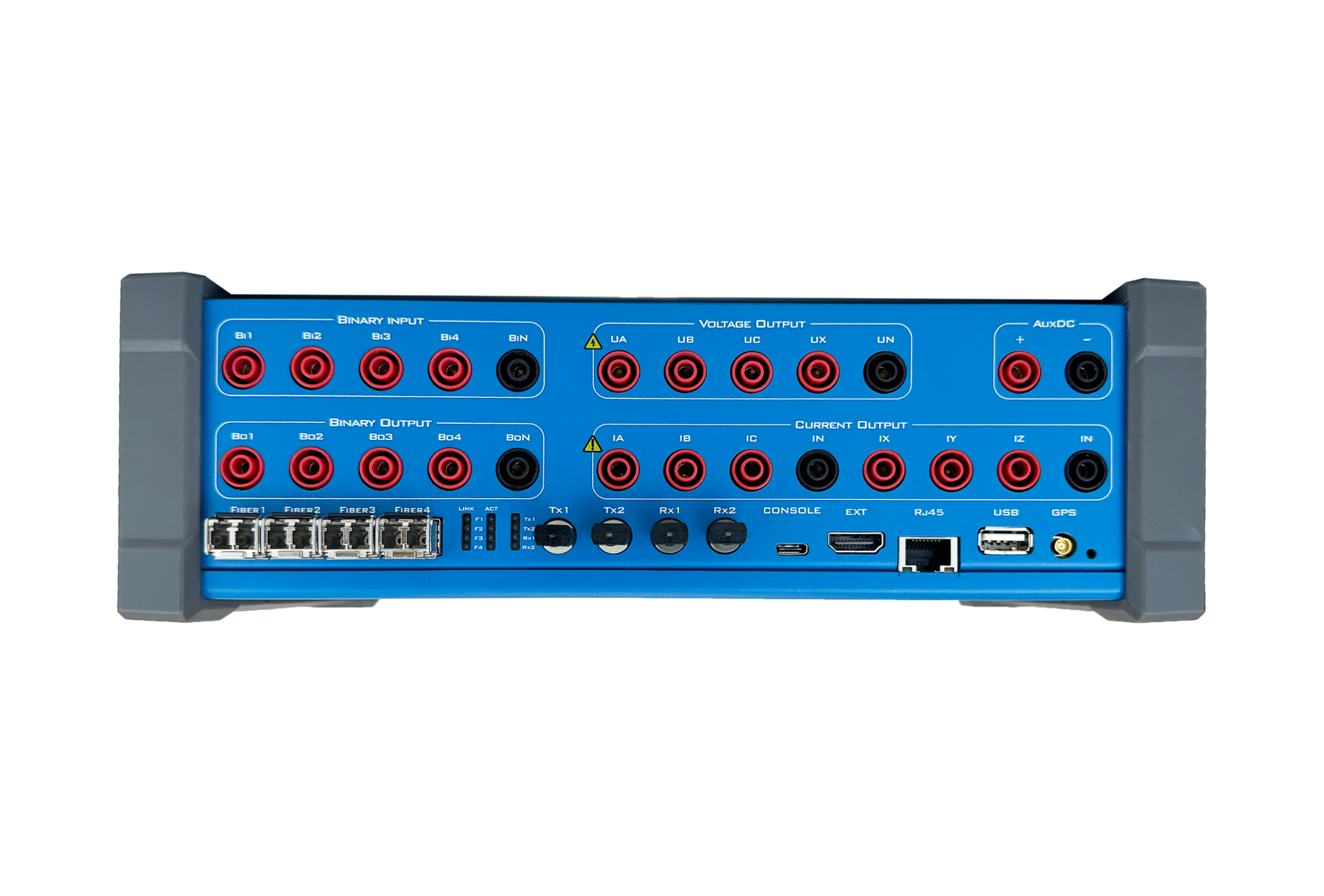

Wejścia i wyjścia binarne
KFA320 jest wyposażony w 4 pary wejść binarnych. Wejścia mogą współpracować ze stykami bezpotencjałowymi oraz sygnałami napięciowymi w zakresie 0–300 V DC.
Tester ma łącznie 4 wyjścia binarne:
- 2 wyjścia przekaźnikowe ze stykami bezpotencjałowymi,
- 2 szybkie wyjścia półprzewodnikowe eSSR.
Czas odpowiedzi szybkich wyjść eSSR jest krótszy niż 100 µs. Czas odpowiedzi wyjść przekaźnikowych wynosi maksymalnie 10 ms.
Zasilanie akumulatorowe
Tester jest wyposażony w dwa wymienne akumulatory:
- napięcie znamionowe: 10,8 V,
- energia: 2 × 47,52 Wh,
- pojemność: 5000 mAh każdy,
- czas ładowania do 80%: około 2 godziny,
- czas pełnego ładowania: około 4 godziny.
Wymienne akumulatory umożliwiają wykonywanie pomiarów w miejscach, w których dostęp do zasilania sieciowego jest ograniczony.
Producent deklaruje możliwość ciągłego generowania prądu w warunkach 3 × 10 A. Deklaracji tej nie należy odnosić automatycznie do wszystkich zakresów i konfiguracji wyjściowych urządzenia.
Opcjonalna obsługa IEC 61850 SV i GOOSE
W odpowiedniej konfiguracji KFA320 może zostać wyposażony w interfejsy przeznaczone do symulacji i testowania komunikatów:
- Sampled Values – SV lub SMV,
- GOOSE.
Według szczegółowej tabeli producenta opcjonalny moduł obejmuje:
- 4 porty światłowodowe LC 100BASE-FX, 100 Mb/s, full duplex, o długości fali 1310 nm,
- 2 porty nadawcze i 2 porty odbiorcze ST o długości fali 850 nm.
Obsługa IEC 61850 jest funkcją opcjonalną. Jej zakres oraz konfigurację portów należy potwierdzić na etapie przygotowywania oferty.

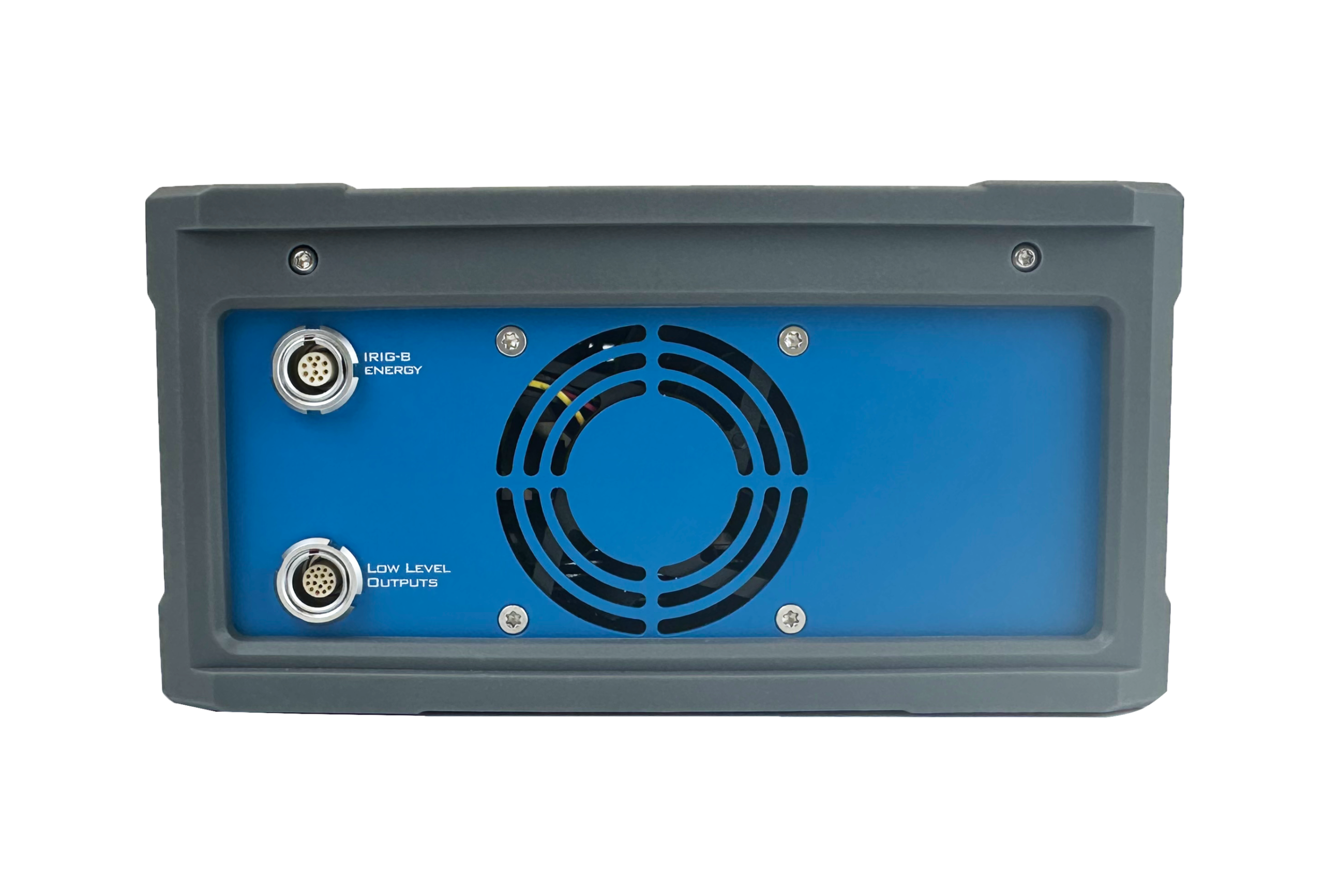

Opcjonalne wyjścia sygnałów niskopoziomowych
KFA320 może zostać wyposażony w opcjonalny moduł obejmujący 10 wyjść sygnałów niskopoziomowych.
Parametry modułu:
- zakres ustawienia: 0–8 V RMS,
- znamionowy prąd wyjściowy: 2 mA,
- maksymalny chwilowy prąd wyjściowy: 10 mA,
- rozdzielczość: 250 µV.
Wyjścia mogą być wykorzystywane między innymi do współpracy z urządzeniami wymagającymi sygnałów niskopoziomowych. Dokładny zakres zastosowania i kompatybilność należy potwierdzić podczas konfiguracji testera.
Opcjonalna kalibracja liczników energii
Opcjonalna funkcja kalibracji umożliwia współpracę z:
- elektromechanicznymi licznikami energii,
- elektronicznymi licznikami energii.
Moduł udostępnia jedno wejście impulsowe reagujące na poziom wysoki 5 V DC. Maksymalna częstotliwość sygnału wejściowego wynosi 500 kHz.
Opcjonalne pomocnicze źródło napięcia DC
KFA320 może zostać wyposażony w opcjonalne pomocnicze źródło napięcia DC o parametrach:
- zakres napięcia wyjściowego: 12–350 V DC,
- maksymalna moc wyjściowa: 40 W,
- dokładność: ±2 V w zakresie 12–100 V DC,
- dokładność: ±2% w zakresie 100–350 V DC.
Funkcje zabezpieczające tester
Urządzenie posiada funkcje kontrolne i zabezpieczające obejmujące:
- wykrywanie obcinania generowanego sygnału,
- alarm nieprawidłowego podłączenia przewodów,
- ochronę przed przeciążeniem,
- ochronę przed przegrzaniem,
- funkcje autoochrony urządzenia.

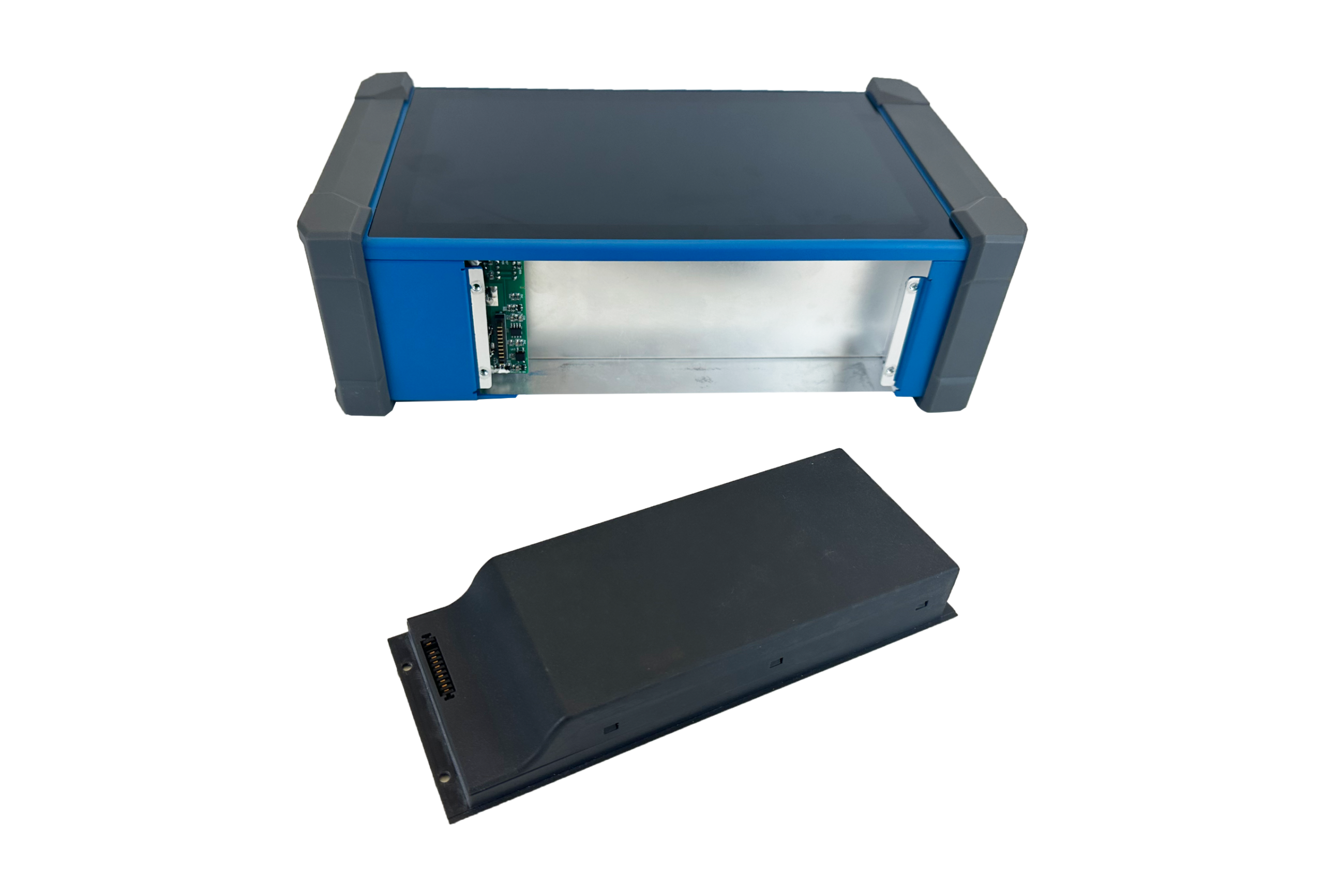

Modułowa konstrukcja
Producent deklaruje zastosowanie modułowej konstrukcji wewnętrznej oraz technologii określanej jako „Plug and Play”.
Według informacji KINGSINE konstrukcja ta została opracowana w celu uproszczenia diagnostyki i wymiany modułów podczas obsługi serwisowej. Producent deklaruje również, że po wymianie modułu nie jest wymagane ponowne przeprowadzanie kalibracji dokładności.
Informacje te stanowią deklarację producenta i nie oznaczają gwarantowanego terminu realizacji naprawy przez dystrybutora.
Gwarancja i aktualizacje
- 3-letnia bezpłatna gwarancja producenta,
- deklarowane przez producenta dożywotnie wsparcie serwisowe,
- bezpłatne aktualizacje oprogramowania.
