Opis produktu – Tester przekaźników zabezpieczeniowych Kingsine KF85P – 6 × 35 A i 6 × 310 V

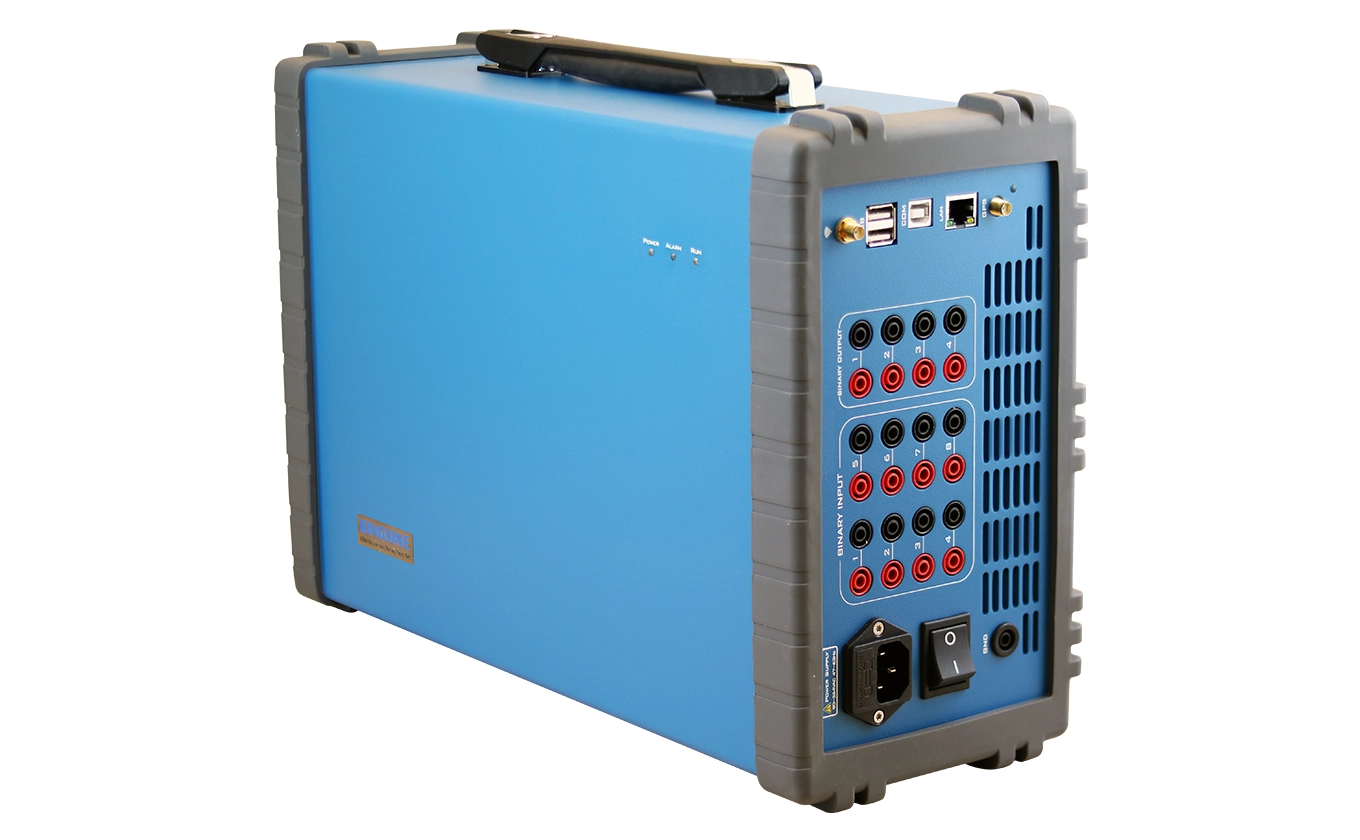

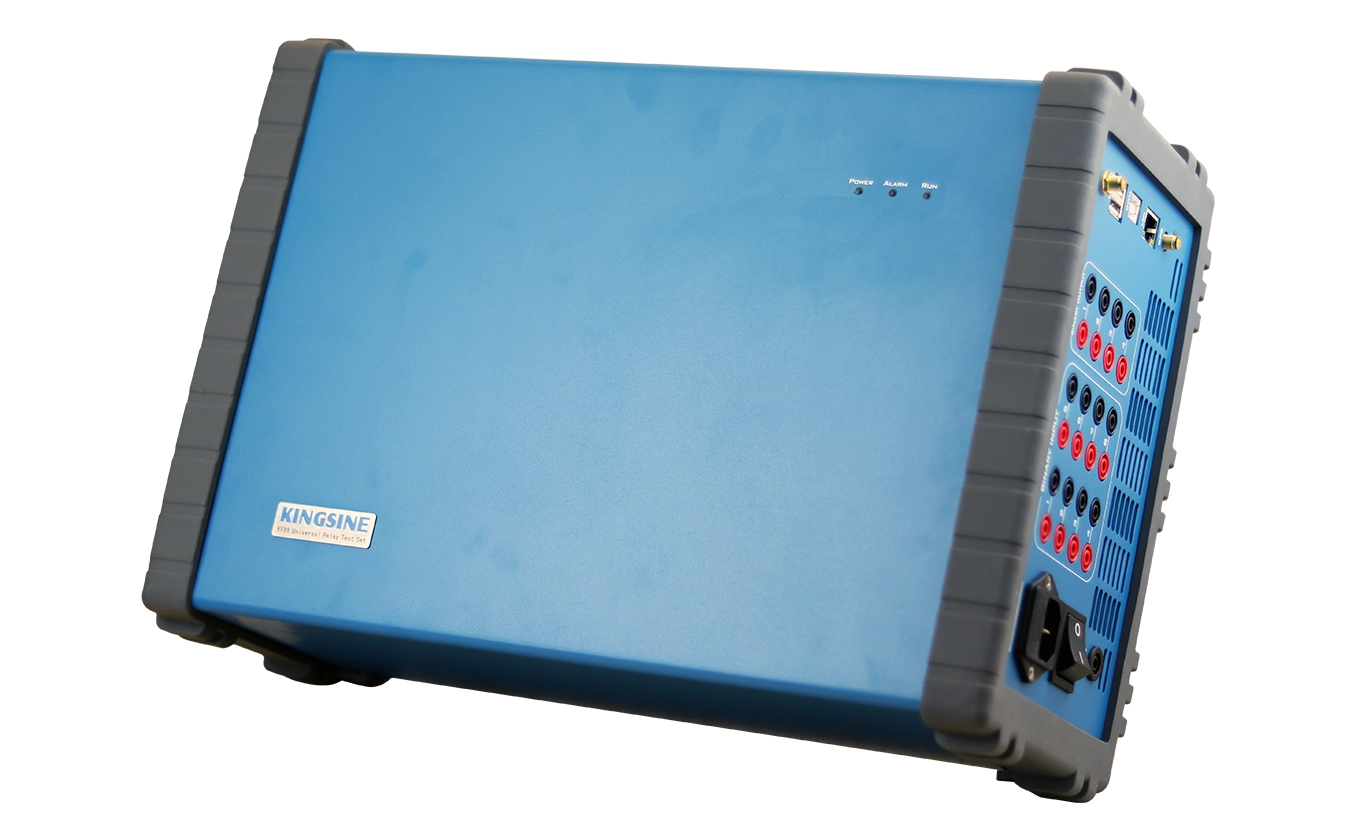

KINGSINE KF85P – uniwersalny tester przekaźników zabezpieczeniowych 6 × 35 A, 6 × 310 V

Najważniejsze parametry testera KINGSINE KF85P

• 6 wyjść prądowych o wartości do 35 A,
• moc wyjściowa do 425 VA na kanał prądowy,
• 6 wyjść napięciowych o wartości do 310 V,
• moc wyjściowa do 105 VA na kanał napięciowy,
• 12 niezależnie sterowanych analogowych kanałów wyjściowych,
• masa poniżej 10 kg,
• odtwarzanie przebiegów przejściowych o częstotliwości do 3 kHz,
• generowanie harmonicznych do 60. rzędu,
• wbudowana synchronizacja GPS i IRIG-B,
• 10 wejść binarnych,
• 4 szybkie, izolowane galwanicznie wyjścia binarne,
• uniwersalne zasilanie AC i DC.

Zastosowanie testera zabezpieczeń KF85P

KINGSINE KF85P jest przeznaczony do badania szerokiego zakresu urządzeń zabezpieczeniowych i układów automatyki elektroenergetycznej, w tym:

• przekaźników elektromechanicznych,
• przekaźników półprzewodnikowych,
• cyfrowych zabezpieczeń mikroprocesorowych,
• przekaźników przeciążeniowych silników,
• urządzeń i systemów zgodnych z IEC 61850 – w odpowiedniej konfiguracji testera,
• innych urządzeń zabezpieczeniowych oraz elementów automatyki elektroenergetycznej.

Tester może być stosowany między innymi przez przedsiębiorstwa energetyczne, zakłady przemysłowe, firmy wykonujące rozruchy i pomiary, laboratoria badawcze, producentów rozdzielnic oraz jednostki dydaktyczne.

Analogowe wyjścia prądowe i napięciowe

Tester KF85P udostępnia 12 analogowych kanałów wyjściowych:

• 6 kanałów prądowych o wartości do 35 A,
• 6 kanałów napięciowych o wartości do 310 V.

Każdy kanał może być niezależnie i jednocześnie sterowany pod względem amplitudy, kąta fazowego oraz częstotliwości.

Urządzenie umożliwia generowanie:

• sygnałów prądu i napięcia stałego DC,
• sinusoidalnych sygnałów prądu i napięcia przemiennego AC,
• harmonicznych do 60. rzędu.

Wysoka moc kanałów prądowych umożliwia wykonywanie prób również urządzeń zabezpieczeniowych wymagających źródła o większej mocy wyjściowej.

Pomocnicze źródło napięcia DC

Wbudowany symulator baterii umożliwia generowanie regulowanego napięcia pomocniczego w zakresie od 24 V do 350 V DC. Maksymalna moc wyjściowa źródła wynosi 70 W.

Pomocnicze źródło napięcia może być wykorzystywane do zasilania testowanych urządzeń zabezpieczeniowych podczas wykonywania prób.

Oprogramowanie KRT do testowania zabezpieczeń

Oprogramowanie KRT umożliwia przygotowywanie, wykonywanie i dokumentowanie testów przekaźników zabezpieczeniowych oraz układów automatyki elektroenergetycznej.

Najważniejsze funkcje oprogramowania obejmują:

• graficzne moduły testowe,
• zarządzanie szablonami badań,
• import i eksport plików XRIO i RIO,
• podgląd i analizę wyników,
• automatyczną ocenę rezultatów testu,
• automatyczne generowanie raportów,
• zarządzanie konfiguracjami i procedurami testowymi.

Oprogramowanie pozwala ograniczyć czas potrzebny na przygotowanie powtarzalnych procedur pomiarowych oraz opracowanie dokumentacji z przeprowadzonych prób.

Odtwarzanie przebiegów przejściowych

KINGSINE KF85P umożliwia odtwarzanie zarejestrowanych przebiegów przejściowych o częstotliwości do 3 kHz.

Funkcja ta pozwala odwzorowywać rzeczywiste stany zakłóceniowe i analizować reakcję testowanych zabezpieczeń na zarejestrowane przebiegi prądów i napięć.

Opcjonalna obsługa IEC 61850

W odpowiedniej konfiguracji tester może zostać wyposażony w 8 portów światłowodowych 100/1000 Mb/s przeznaczonych do symulacji i testowania komunikatów:

• Sampled Values – SV,
• GOOSE.

Urządzenie obsługuje standard IEC 61850 Edition 1.0 oraz Edition 2.0.

Obsługa IEC 61850 jest funkcją zależną od wybranej konfiguracji urządzenia i powinna zostać określona na etapie przygotowywania oferty.

Synchronizacja GPS i IRIG-B

Wbudowane moduły GPS i IRIG-B umożliwiają wykonywanie zsynchronizowanych testów end-to-end oraz precyzyjne odwzorowanie czasowe zdarzeń w rozproszonych układach zabezpieczeniowych.

Synchronizacja może być wykorzystywana podczas testowania zabezpieczeń znajdujących się w różnych lokalizacjach.

Wejścia i wyjścia binarne

KINGSINE KF85P jest wyposażony w:

• 10 wejść binarnych obsługujących styki bezpotencjałowe lub sygnały napięciowe w zakresie 0–300 V,
• 4 szybkie wyjścia binarne,
• galwaniczną izolację wyjść binarnych,
• czas odpowiedzi wyjść poniżej 1 ms.

Wejścia i wyjścia binarne umożliwiają rejestrowanie zmian stanów, wyzwalanie procedur testowych oraz odwzorowywanie działania układów automatyki.

Funkcje zabezpieczające tester

Urządzenie posiada funkcje kontrolne i zabezpieczające obejmujące:

• wykrywanie przesterowania i obcinania generowanego sygnału,
• alarm nieprawidłowego podłączenia przewodów,
• ochronę przed przeciążeniem,
• ochronę przed przegrzaniem,
• automatyczne funkcje autodiagnostyczne.

Zasilanie testera KF85P

Urządzenie może być zasilane napięciem:

• 85–265 V AC,
• 127–350 V DC.

Szeroki zakres napięcia zasilającego umożliwia stosowanie testera w różnych instalacjach i warunkach pracy.

Funkcje zaawansowane i wyposażenie opcjonalne

W zależności od wybranej konfiguracji KINGSINE KF85P może zostać wyposażony w następujące funkcje:

• obsługę IEC 61850 Edition 1.0 i Edition 2.0,
• kalibrację przetworników,
• kalibrację elektromechanicznych i elektronicznych liczników energii,
• 10 analogowych wyjść sygnałów niskopoziomowych:
  • 8 wyjść napięciowych o wartości do 8 V,
  • 2 wyjścia prądowe o wartości do 20 mA.

Dokładna konfiguracja funkcjonalna i sprzętowa testera powinna zostać ustalona przed zamówieniem.

Gwarancja, serwis i aktualizacje

• 3-letnia bezpłatna gwarancja producenta,
• dożywotnie wsparcie serwisowe,
• bezpłatne aktualizacje oprogramowania.

Graficzny interfejs oprogramowania KRT

Graficzne środowisko KRT zostało zaprojektowane z myślą o przygotowywaniu procedur testowych, konfigurowaniu parametrów prób, analizowaniu wyników oraz generowaniu raportów.

Interfejs oprogramowania umożliwia między innymi:

• konfigurowanie modułów testowych,
• tworzenie i zapisywanie procedur badań,
• podgląd wyników testów,
• automatyczną ocenę uzyskanych rezultatów,
• generowanie dokumentacji i raportów,
• konfigurowanie funkcji IEC 61850 SV i GOOSE – w przypadku testera wyposażonego w odpowiedni moduł.

Interfejs graficzny oprogramowania:
