Tester przekaźników zabezpieczeniowych Kingsine KF86P – 6 × 35 A i 6 × 310 V

Opis produktu – Tester przekaźników zabezpieczeniowych Kingsine KF86P – 6 × 35 A i 6 × 310 V

KINGSINE KF86P to przenośny tester przekaźników zabezpieczeniowych przeznaczony do wykonywania prób wtórnych w energetyce, przemyśle oraz laboratoriach automatyki zabezpieczeniowej.
Tester ma 6 niezależnych wyjść prądowych do 35 A i 6 wyjść napięciowych do 310 V. Może być wykorzystywany do badania przekaźników elektromechanicznych, statycznych i mikroprocesorowych, a także innych urządzeń zabezpieczeniowych.

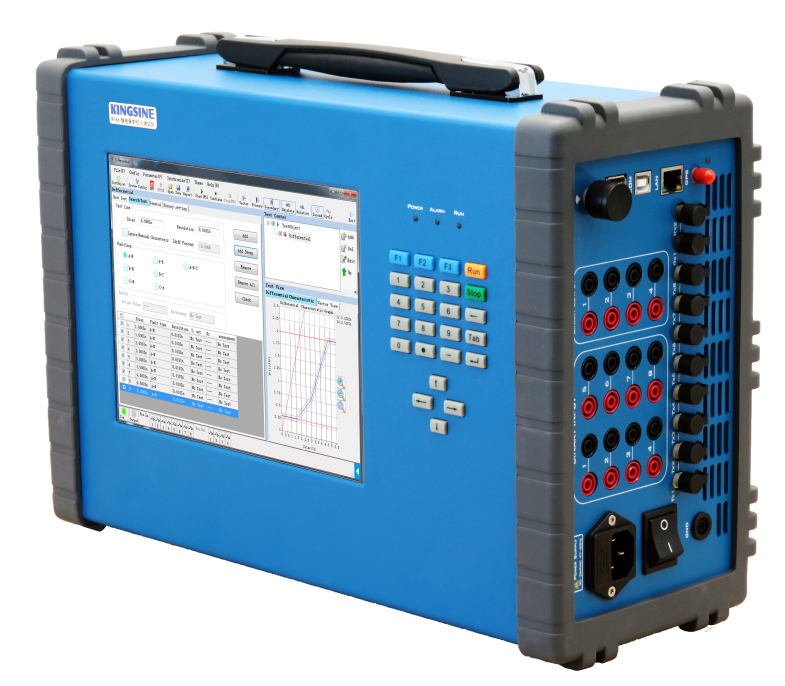

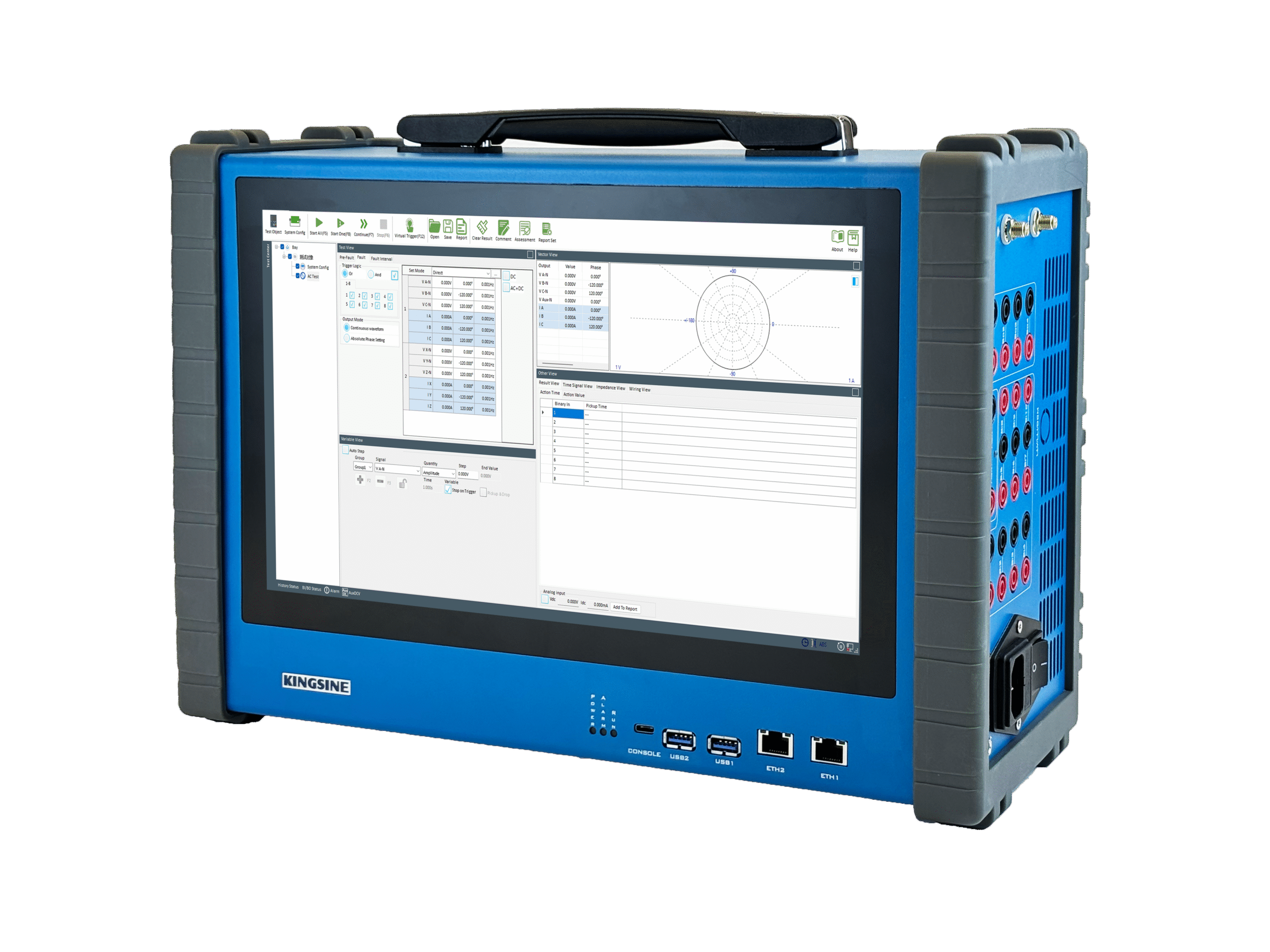

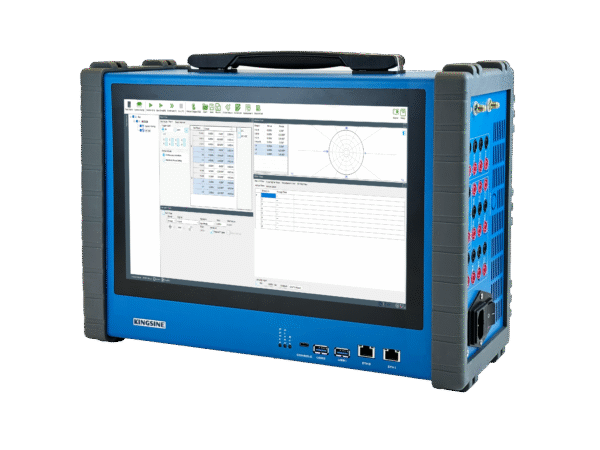

KF86P waży 10 kg i ma wbudowany ekran dotykowy LCD o przekątnej 13,3″ oraz klawiaturę. Operator może prowadzić testy bezpośrednio z poziomu urządzenia albo sterować testerem z komputera za pomocą oprogramowania KRT.

Wbudowany wyświetlacz jest najważniejszą różnicą pomiędzy modelami KF86P i KF85P. KF86P może pracować samodzielnie, bez konieczności podłączania zewnętrznego komputera. Jest to szczególnie przydatne podczas prac prowadzonych bezpośrednio w polu rozdzielczym lub na stacji elektroenergetycznej.

Najważniejsze cechy testera KINGSINE KF86P

• 6 niezależnych wyjść prądowych AC do 35 A / 424 VA na kanał.
• Możliwość połączenia kanałów prądowych w konfiguracji 3 × 70 A, z mocą do 670 VA na kanał.
• 6 niezależnych wyjść napięciowych AC do 310 V / 105 VA na kanał.
• Łącznie 12 niezależnie sterowanych analogowych kanałów wyjściowych.
• Generowanie sygnałów AC i DC oraz harmonicznych do 60. rzędu.
• Wbudowany ekran dotykowy LCD o przekątnej 13,3″.
• Obsługa lokalna za pomocą ekranu i klawiatury lub z komputera przez oprogramowanie KRT.
• 10 izolowanych wejść binarnych do współpracy ze stykami bezpotencjałowymi lub sygnałami napięciowymi do 300 V DC.
• 4 szybkie, izolowane wyjścia binarne o czasie odpowiedzi poniżej 1 ms.
• Wbudowana synchronizacja GPS.
• Obsługa światłowodowego i elektrycznego sygnału IRIG-B.
• Możliwość wykonywania zsynchronizowanych testów end-to-end.
• Odtwarzanie przebiegów przejściowych do 3 kHz.
• Wbudowany, regulowany symulator baterii stacyjnej.
• Funkcje wykrywania nieprawidłowego połączenia, przeciążenia i przegrzania.
• Masa 10 kg i wymiary 390 × 256 × 140 mm.

Tester zabezpieczeń z wbudowanym ekranem

Próby można przygotowywać i uruchamiać bezpośrednio na 13,3-calowym ekranie dotykowym KF86P. Operator nie musi za każdym razem rozstawiać laptopa, co ułatwia pracę w rozdzielniach, pomieszczeniach stacyjnych i innych miejscach o ograniczonej przestrzeni.

W przypadku bardziej rozbudowanych badań tester może być sterowany z komputera za pomocą oprogramowania KRT. Pozwala to połączyć wygodną pracę autonomiczną z możliwością przygotowywania automatycznych sekwencji testowych i raportów.

Jakie zabezpieczenia można badać za pomocą KF86P?

KINGSINE KF86P może być wykorzystywany podczas uruchamiania, okresowych przeglądów oraz diagnostyki układów automatyki zabezpieczeniowej. Zestaw dostępnych modułów testowych pozwala prowadzić między innymi:

• testy zabezpieczeń nadprądowych;
• testy charakterystyk czasowo-prądowych;
• testy zabezpieczeń kierunkowych i mocowych;
• testy zabezpieczeń odległościowych;
• testy zabezpieczeń różnicowych;
• testy zabezpieczeń częstotliwościowych;
• testy składowej zerowej;
• testy automatyki SPZ;
• testy synchronizmu;
• testy rampowe;
• badania sekwencji stanów;
• testy z wykorzystaniem sygnałów AC, DC i harmonicznych.

Wysoka moc wyjść prądowych umożliwia badanie zarówno współczesnych zabezpieczeń cyfrowych, jak i bardziej wymagających przekaźników elektromechanicznych.

Testy end-to-end z synchronizacją GPS i IRIG-B

KF86P ma wbudowany moduł synchronizacji satelitarnej obsługujący systemy GPS i BeiDou. Tester obsługuje również wejście i wyjście światłowodowego oraz elektrycznego sygnału IRIG-B.

Synchronizacja z dokładnością poniżej 1 µs umożliwia prowadzenie testów end-to-end, w których dwa lub więcej testerów pracuje jednocześnie w różnych lokalizacjach. Rozwiązanie może być wykorzystywane między innymi podczas badania zabezpieczeń linii i funkcji zależnych od komunikacji pomiędzy urządzeniami.

Oprogramowanie KRT

Oprogramowanie KRT służy do przygotowywania testów, sterowania wyjściami KF86P oraz analizy wyników. Pozwala korzystać z graficznych modułów testowych, szablonów i automatycznych sekwencji.

KRT umożliwia między innymi:

• przygotowywanie i zapisywanie planów badań;
• sterowanie amplitudą, częstotliwością i kątem fazowym sygnałów;
• korzystanie z gotowych modułów testowych;
• importowanie i eksportowanie danych RIO oraz XRIO;
• automatyczną ocenę wyników;
• przeglądanie rezultatów przeprowadzonych prób;
• generowanie raportów z badań;
• odtwarzanie przebiegów przejściowych.

Opcjonalne testy IEC 61850, Sampled Values i GOOSE

KF86P może zostać wyposażony w opcjonalny moduł do badania urządzeń i układów zgodnych z IEC 61850 w wersjach Edition 1.0 i Edition 2.0.

W konfiguracji z modułem IEC 61850 tester umożliwia:

• generowanie sygnałów analogowych i komunikatów Sampled Values w tym samym czasie;
• publikowanie i subskrybowanie komunikatów GOOSE;
• wykorzystywanie wejść i wyjść binarnych podczas testów cyfrowych zabezpieczeń;
• mapowanie do 36 kanałów Sampled Values;
• obsługę IEC 61850-9-1, IEC 61850-9-2/LE oraz IEC 60044-7/8;
• pracę z wykorzystaniem 8 par światłowodowych portów LC 100Base-FX.

Funkcje IEC 61850 są wyposażeniem opcjonalnym. Ich dokładny zakres należy określić podczas doboru konfiguracji testera.

Pozostałe wyposażenie opcjonalne

W zależności od planowanego zastosowania KF86P może zostać rozszerzony o dodatkowe funkcje:

• 10 niskopoziomowych wyjść analogowych: 8 napięciowych do 8 V RMS i 2 prądowe do 20 mA;
• kalibrację przetworników pomiarowych;
• testowanie i kalibrację mechanicznych oraz elektronicznych liczników energii;
• moduł testów IEC 61850.

Wyposażenie opcjonalne powinno zostać dobrane do typów badanych zabezpieczeń, stosowanych standardów komunikacyjnych oraz zakresu planowanych prac.

KF86P czy KF85P?

Podstawową różnicą pomiędzy testerami jest sposób obsługi. KINGSINE KF86P ma wbudowany ekran dotykowy 13,3″, dzięki czemu może pracować bez zewnętrznego komputera. KF85P nie ma wbudowanego wyświetlacza i podczas pracy wymaga sterowania z komputera.

KF86P warto wybrać, gdy istotna jest możliwość prowadzenia testów bezpośrednio z poziomu urządzenia. KF85P będzie odpowiedni w zastosowaniach, w których tester standardowo pracuje razem z komputerem.

Dobór konfiguracji KINGSINE KF86P

Przed przygotowaniem oferty należy określić rodzaje badanych zabezpieczeń oraz wymagane funkcje dodatkowe. Dotyczy to przede wszystkim modułu IEC 61850, wyjść niskopoziomowych, testowania liczników i kalibracji przetworników.

Graficzny interfejs oprogramowania

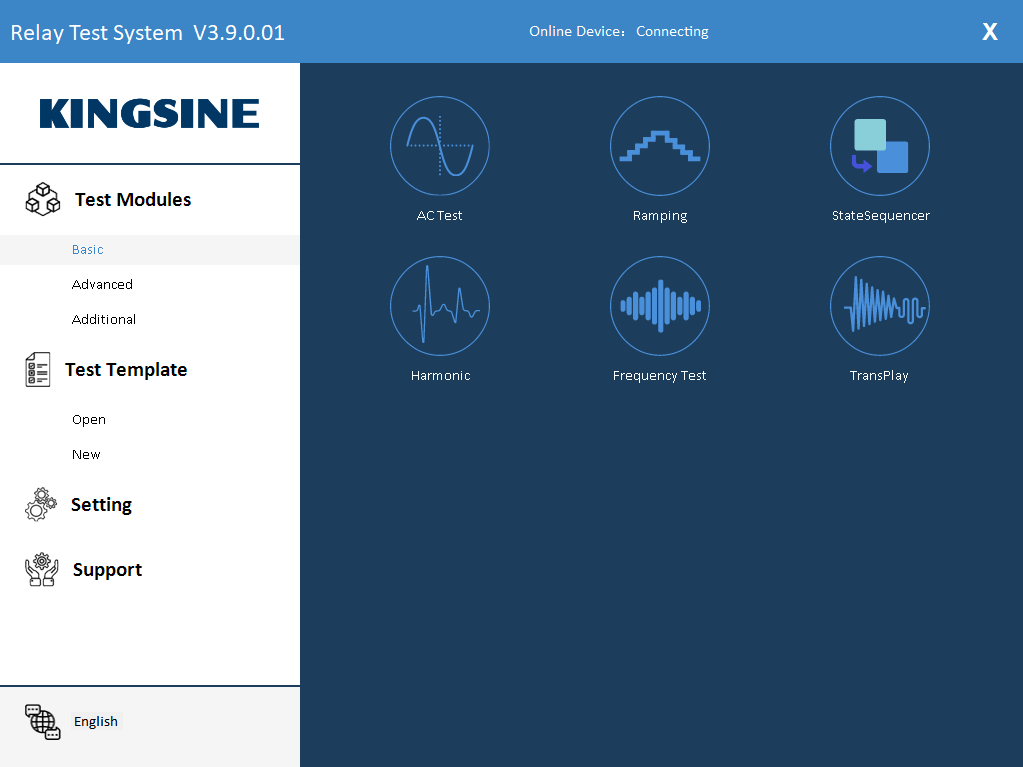

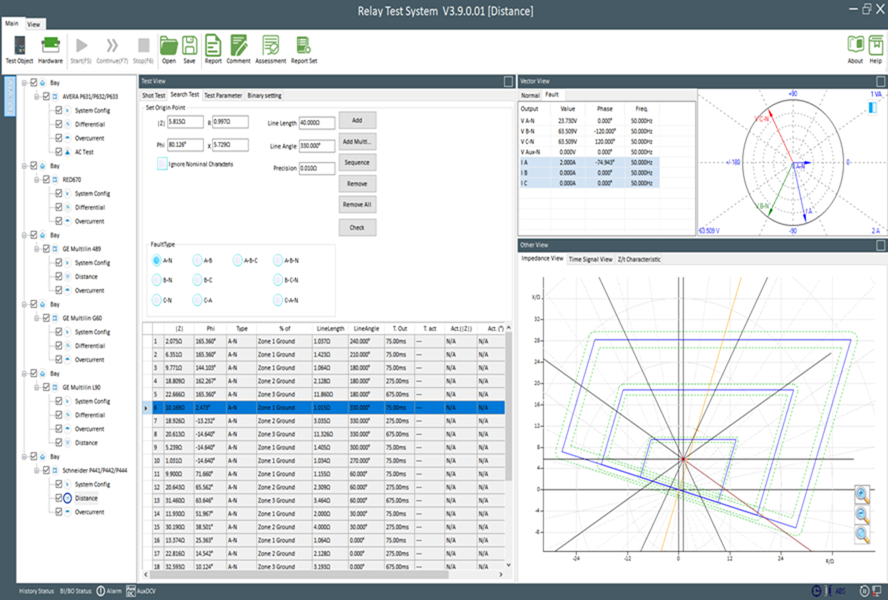

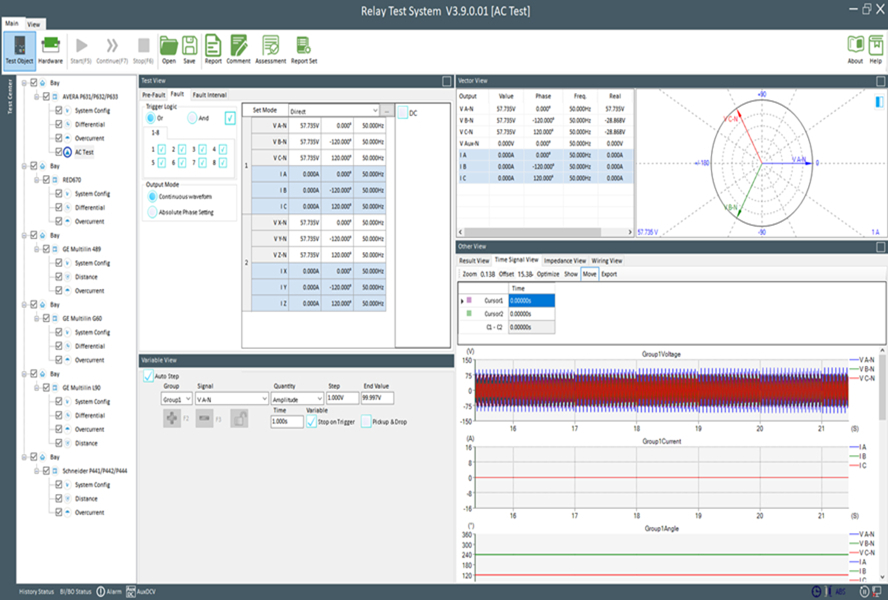

Oprogramowanie KRT zapewnia graficzną konfigurację badań, obsługę modułów testowych oraz prezentację wyników.
