Opis

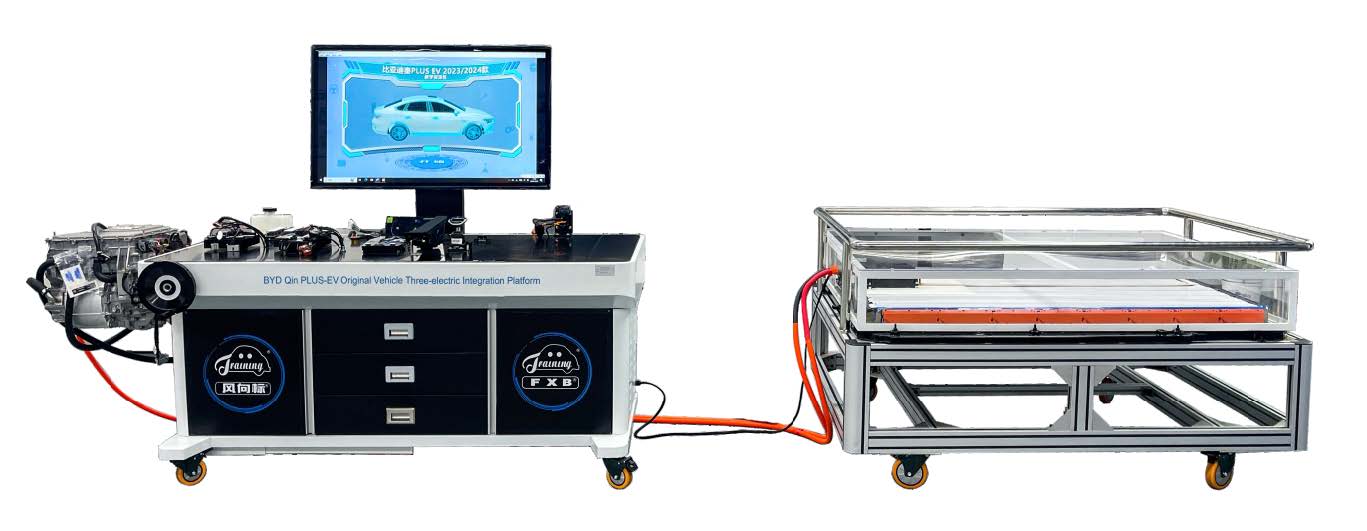

Główne komponenty obejmują zespół sterowania elektrycznego BYD Qin PLUS-EV do samochodów elektrycznych (w tym DC-DC, BMS, OBC, VCU, sterownik silnika, rozdzielacz wysokiego napięcia, zespół silnika, zespół prędkości), sterownik skrzyni biegów, panel zmiany biegów, zestaw wskaźników, pedał przyspieszenia, sterownik lewej części nadwozia, sterownik prawej części nadwozia, odbiornik wysokiej częstotliwości, antenę, port diagnostyczny i inne główne komponenty; dopasowany do oryginalnego zestawu akumulatorów BYD, tworząc oryginalny układ napędowy BYD Qin PLUS-EV; ustawienie punktów awarii mechanicznej w środkowej części głównej linii połączeń sygnałowych (w tym połączenia wirtualne i obwody otwarte), a jednocześnie podłączenie głównych części systemu do oryginalnego interfejsu wtykowego w celu pomiaru na miejscu; nadaje się do kontroli całego pojazdu elektrycznego Qin PLUS-EV i szkolenia w zakresie wykrywania i usuwania usterek.

Cechy

1. Oryginalne podwójne wtyki są połączone równolegle obok wtyków wiązki przewodów głównego systemu w celu pomiaru na miejscu, a także dostarczane jest mechaniczne urządzenie do ustawiania usterek na miejscu. Dzięki połączeniu w szeregu uchwytu bezpiecznika w środkowej części oryginalnej wiązki przewodów pojazdu uzyskuje się wykrywanie usterek na miejscu w przypadku połączeń wirtualnych i obwodów otwartych. Istnieje co najmniej 16 punktów usterek, które służą do szkolenia w zakresie oceny usterek wysokiego i niskiego napięcia elektronicznych układów sterowania całego pojazdu.
2. Platforma szkoleniowa jest wyposażona w awaryjny wyłącznik zasilania, który jest zainstalowany w łatwo dostępnym miejscu. W sytuacji awaryjnej należy nacisnąć czerwony przycisk, aby odciąć zasilanie wysokiego napięcia całego systemu, zapewniając bezpieczeństwo procesu nauczania.
3. Platforma szkoleniowa jest wyposażona w oryginalny zestaw akumulatorów BYD Qin PLUS-EV o łącznej pojemności nie mniejszej niż 320 V 150 Ah (około 48 kWh); jest on podłączony do wysokiego napięcia, zintegrowanego elektrycznego układu napędowego.
4. Wyposażony w lewy i prawy komputer pokładowy, odbiorniki wysokiej częstotliwości oraz inteligentne piloty zdalnego sterowania, umożliwia analizę procesu weryfikacji zabezpieczeń antykradzieżowych niskiego napięcia oraz szkolenia w tym zakresie.
5. Naciśnięcie przełącznika hamulca i przycisku startowego powoduje włączenie zasilania, przełączenie biegu D lub R oraz regulację głębokości pedału przyspieszenia, co powoduje obrót silnika do przodu lub do tyłu. Ogólna logika sterowania jest zgodna z rzeczywistym pojazdem.
6. W środkowej części platformy zainstalowano wielofunkcyjne urządzenie typu „wszystko w jednym”, które może służyć do przechowywania materiałów dotyczących konserwacji elektronicznej i schematów obwodów, pakietów materiałów dydaktycznych, dostępu do danych online itp.
7. Wysokonapięciowy zespół kontrolera domeny typu „wszystko w jednym” jest zainstalowany po lewej stronie stanowiska testowego. Jest on połączony za pomocą mechanizmu obrotowego i można go obracać o 360 stopni. Można go zamocować pod dowolnym kątem, co jest wygodne do obserwacji pod różnymi kątami oraz szkolenia w zakresie demontażu i montażu. Po lewej stronie stołu do demontażu i montażu znajduje się ruchoma miska olejowa. Podwozie miski olejowej jest wysuwane, co pozwala na zbieranie zanieczyszczeń i zużytego oleju, aby utrzymać środowisko w czystości.
8. Platforma szkoleniowa jest wyposażona w 42-calowy komputer typu „wszystko w jednym” do przeglądania plików elektronicznych i zasobów dydaktycznych;
9. Za pomocą odpowiedniego multimetru i testera izolacji można zmierzyć rezystancję międzyfazową, izolację, rezystancję czujnika resolwera i zmianę rezystancji czujnika temperatury silnika napędowego oraz opanować metodę pomiaru parametrów elektrycznych silnika napędowego.
10. Za pomocą odpowiednich narzędzi do demontażu i montażu można wykonać demontaż i montaż silnika napędowego i skrzyni biegów. Główne narzędzia do demontażu i montażu są następujące: 1 zestaw kluczy nasadowych z grzechotką, w tym po 1 sztuce klucza nasadowego sześciokątnego 6 mm~24 mm, łącznie 19 sztuk; 1 zestaw kluczy nasadowych z łbem kulistym, w tym po 1 sztuce klucza nasadowego sześciokątnego 1,5 mm~10 mm, łącznie 9 sztuk.
11. Platforma szkoleniowa jest umieszczona poziomo, a główne elementy są zainstalowane; w dolnej części platformy zamontowano cztery kółka, cztery uniwersalne koła, które są elastyczne w ruchu, a dwa uniwersalne kółka są wyposażone w samoblokujące urządzenia ustalające położenie; kółka mają mały opór toczenia, są ciche i odporne na zużycie, a ich średnica zewnętrzna nie jest mniejsza niż 4 cale.
12. Platforma szkoleniowa jest wyposażona w przewodnik szkoleniowy, który pomaga w wykrywaniu systemu sterowania napędem silnika oraz w procesie mechanicznego demontażu i montażu.
13. Obsługuje oprogramowanie V1.0 z pakietem zasobów dydaktycznych dotyczących układu napędowego pojazdów napędzanych nową energią; zainstalowane na wielofunkcyjnym urządzeniu wielofunkcyjnym sprzętu, wystarczy kliknąć przycisk inteligentnego startu i skorzystać z trójwymiarowej animacji, aby wyjaśnić strukturę i zasadę działania wysokiego napięcia elektronicznego zespołu sterującego BYD Qin PLUS-EV-2023 Champion Edition.

Konfiguracja podstawowa

1 zestaw wysokiego napięcia, wielofunkcyjny zespół sterowania elektronicznego (w tym DC-DC, BMS, OBC, VCU, sterownik silnika, rozdzielacz wysokiego napięcia, zespół silnika, zespół zmiany prędkości), 1 sztuka sterownika skrzyni biegów, 1 sztuka deski rozdzielczej, 1 sztuka lewego sterownika nadwozia, 1 sztuka prawego sterownika nadwozia, 1 sztuka panelu zmiany biegów, 1 sztuka elektronicznego pedału przyspieszenia, 1 sztuka analogowej płyty napędowej wysokiego napięcia, 1 sztuka wielofunkcyjnego urządzenia typu „wszystko w jednym”, 1 zestaw układu chłodzenia, 1 sztuka czajnika, 1 sztuka zbiornika wody chłodzącej, 1 sztuka akumulatora, 1 zestaw pomarańczowych przewodów wysokiego napięcia, 1 zestaw przewodów sterujących niskiego napięcia, 1 zestaw oryginalnych akumulatorów litowo-żelazowo-fosforanowych, 1 sztuka multimetru, 1 sztuka testera izolacji, 1 zestaw zestawów gniazd grzechotkowych (nie mniej niż 19 sztuk), 1 zestaw kluczy sześciokątnych z końcówką kulistą (nie mniej niż 9 sztuk), 2 sztuki śrubokręty płaskie, 2 sztuki śrubokręty krzyżakowe, 1 sztuka młotek gumowy, 1 sztuka pręt miedziany, 1 sztuka szczypce do pierścieni zewnętrznych, 1 sztuka pierścień wewnętrzny, 1 sztuka ruchoma platforma i tablica szkoleniowa itp.
