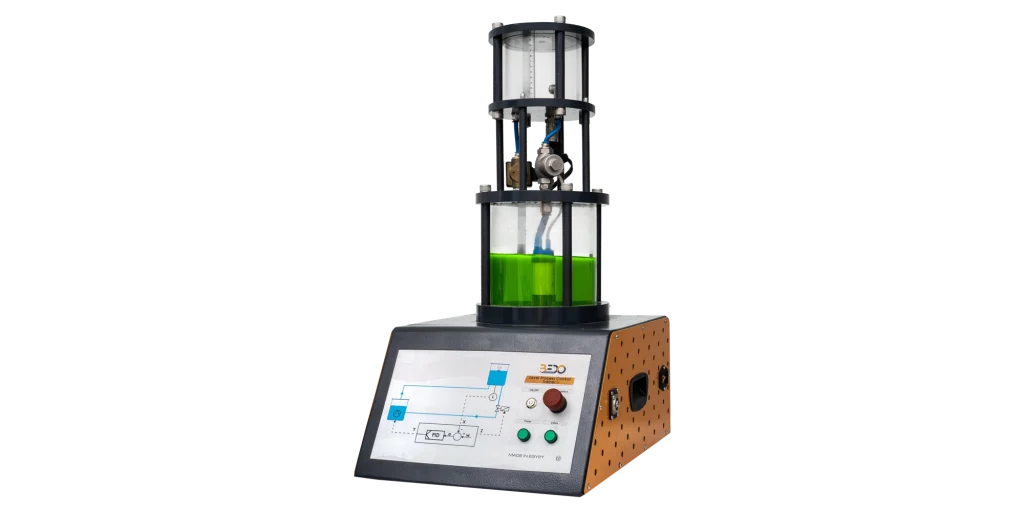

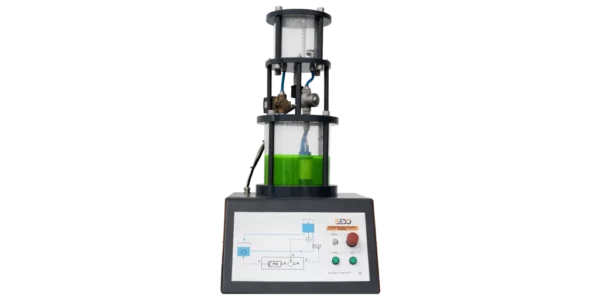

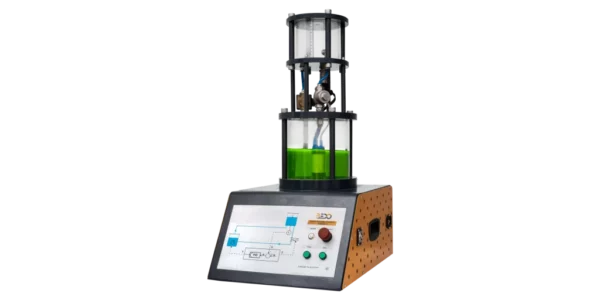

Trener sterowania procesami na poziomie
Trener sterowania procesami na poziomie - obrazek 2
Trener sterowania procesami na poziomie - obrazek 3

Trener sterowania procesami na poziomie

Bedo
Kategorie:

Dodaj do zapytania

Opis

Trener kontroli poziomu to urządzenie stacjonarne, które oferuje jedno z najważniejszych zastosowań przemysłowych regulatorów PID (proporcjonalno-całkująco-pochodnych), jakim jest kontrola poziomu. Trenażer pozwala uczestnikom szkolenia regulować i kontrolować poziom cieczy za pomocą regulatora PID. Trener ma na celu zademonstrowanie zasad i funkcji regulatora PID, wpływu manipulowania zmiennymi regulatora na system sterowania, a także ograniczeń każdego systemu sterowania (P, PI i PID).

Dane techniczne

  • Zbiorniki
    • `Pojemność
      • Pojemność zbiornika dolnego: 6 litrów
      • Pojemność zbiornika górnego: 2. 5 litrów
    • Materiał: akryl
  • Pompa
    • Napięcie: 12 V, DC
    • Przepływ: 10 L/min
    • Ciśnienie: 0,5 bar
  • Zawór proporcjonalny
    • Przepływ: 1,1 m3/h
    • Rozmiar portu: ½ cala
  • Czujnik ciśnienia
    • Zakres ciśnienia: 0-100 mbar
    • Sygnał wyjściowy: 4-20 mA

Zakres dostawy

  • Trener sterowania procesem (MPC104)
  • Twarda kopia instrukcji obsługi
  • Oprogramowanie BEDO

Wymagane do działania

  • Laboratoryjny komputer PC

Opcje

Szczegóły techniczne

  • Jednostka edukacyjna zawiera przemysłowy proces kontroli poziomu przy użyciu regulatora PID do badania i badania jego działania.
  • Trener zapewnia szeroki zakres eksperymentów w celu zbadania wpływu różnych parametrów regulatora (P, PI, PID) i ich wpływu na odpowiedź systemu w pętli zamkniętej.
  • Nadrukowany na panelu przednim urządzenia schemat procesu systemu zawiera główne elementy sterujące, takie jak: zmienna kontrolowana, źródło zakłóceń, element pomiarowy i jego sprzężenie zwrotne, regulator PID i końcowy element sterujący (siłownik).
  • Proces systemowy składa się z dwóch zbiorników, pompy, dwóch elementów pomiarowych poziomu i zaworu proporcjonalnego.
  • Oba zbiorniki są wykonane z przezroczystego materiału, aby zapewnić lepszą obserwację procesu.
  • Pompa służy głównie do dostarczania wody z dolnego zbiornika do górnego zbiornika.
  • Pompa działa również jako siłownik, który reaguje na sygnały otrzymywane z regulatora PID w celu wyeliminowania błędów systemu, a także utrzymania stabilności systemu.
  • Zawór proporcjonalny jest używany do wprowadzania zakłóceń do systemu poprzez zmianę wielkości przepływu.
  • Czujnik ciśnienia jest dołączony do pomiaru poziomu cieczy w zbiorniku przy użyciu równania ciśnienia hydrostatycznego P=ρgh.
  • Zmierzona wysokość ciśnienia (h), znana również jako poziom cieczy, jest konwertowana na sygnał, który może być przesyłany do PID jako sprzężenie zwrotne.
  • Skala pomiarowa jest nadrukowana na górnym zbiorniku, aby zapewnić dokładność odczytów czujnika.

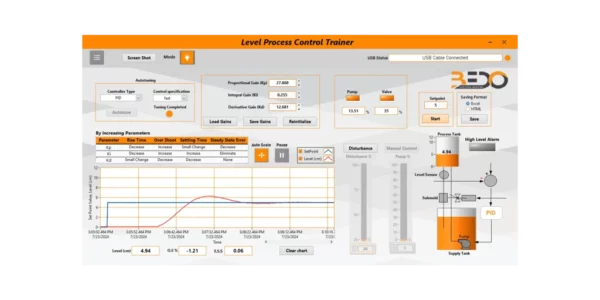

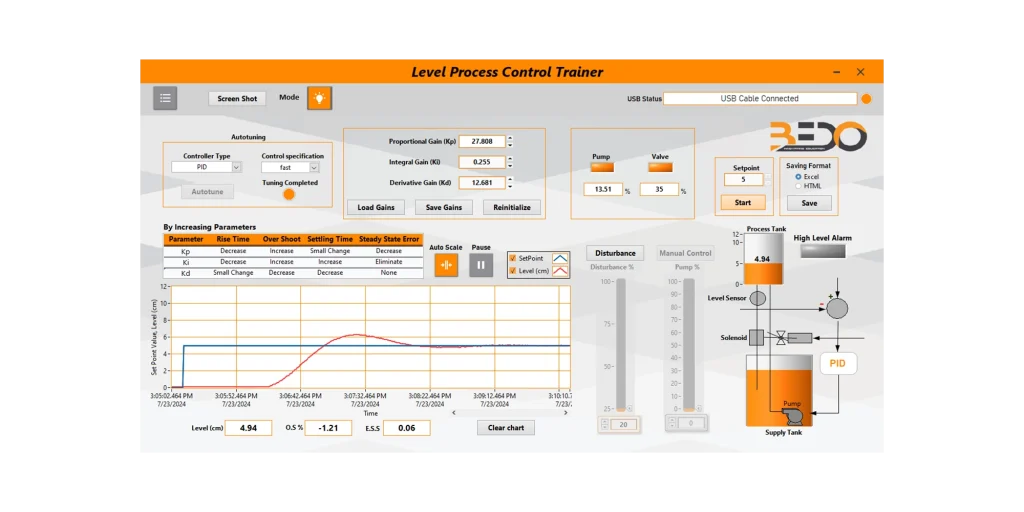

  • System jest dostarczany z oprogramowaniem do monitorowania, rejestrowania i kontrolowania procesu, a także do zmiany ustawień procesu podczas eksperymentowania z różnymi systemami sterowania.
  • Oprogramowanie umożliwia uczestnikom szkolenia wizualizację głównych różnic krzywej odpowiedzi systemu ze względu na zmianę wzmocnień sterowania P, I i D oraz badanie wpływu każdego wzmocnienia na odpowiedź systemu.
  • Parametry procesu mogą być natychmiast wyświetlane na komputerze laboratoryjnym (brak w zestawie) za pomocą gniazda USB i oprogramowania do akwizycji danych.
  • Urządzenie jest dostarczane z dwiema diodami LED wskazującymi stan pracy pompy i zaworu, oprócz przełącznika ON/OFF i przycisku awaryjnego.
  • Urządzenie jest wyposażone w dwa uchwyty ułatwiające mobilność.

Eksperymenty

  • Zapoznanie się z typami i funkcjami różnych systemów sterowania
  • Badanie obwodu otwartej pętli
  • Badanie obwodu zamkniętej pętli
  • Demonstracja różnych typów regulatorów PID używanych do kontroli poziomu cieczy:
    • Regulator P
    • Regulator PI
    • Regulator PID
