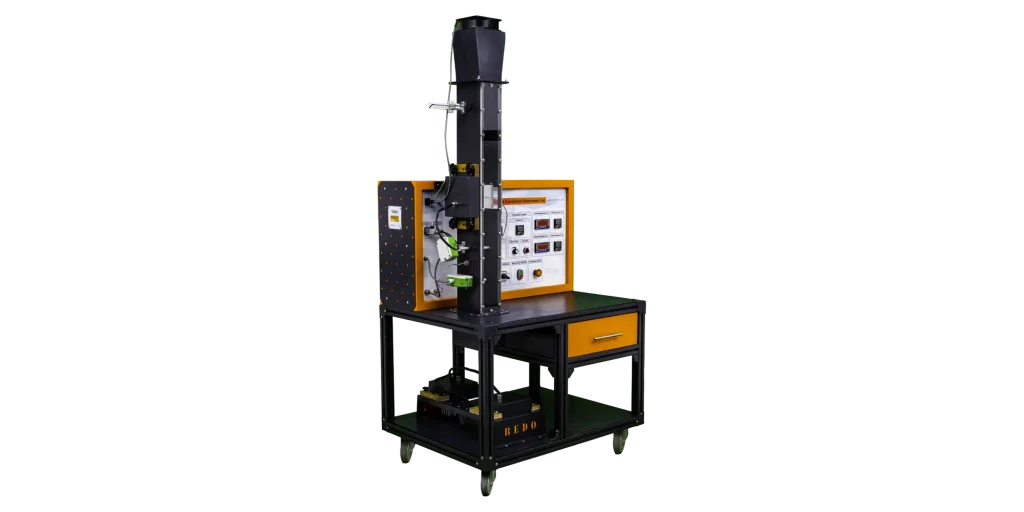

Name: Zjawiska konwekcji swobodnej i wymuszonej Jednostka szkoleniowa
Brand: Bedo

Opis produktu – Zjawiska konwekcji swobodnej i wymuszonej Jednostka szkoleniowa

Urządzenie do badania zjawisk konwekcji swobodnej i wymuszonej (HT – 006) zostało zaprojektowane tak, aby umożliwić wyraźne przedstawienie zjawisk konwekcji swobodnej i wymuszonej, określając strumień ciepła na trzech różnych powierzchniach wymiany ciepła i wyświetlając rozkład ciepła wzdłuż rozszerzonych powierzchni o różnych geometriach.

Dane techniczne

Kanał powietrzny.
- Przekrój: 120 x 150 mm2.
- Wysokość: 1 metr.
Elementy grzewcze.
- Moc 200 W.
- Sterowane (regulowane).
Wentylator osiowy.
- Maksymalna prędkość powietrza: 3 m/s.
- Kontrolowana (regulowana).
- Siatka wejściowa przepływu powietrza.
Zakresy pomiarowe.
- Prędkość powietrza: 0…10 m/s.
- Temperatura: 5x 0…350°C.
- Moc grzewcza: 0…200 W.
Czujnik prędkości.
- Zakres pracy
  - 0…10 m/s (0…2000 ft./min)
  - 0…. 15 m/s (0…3000 ft./min)
  - 0…20 m/s (0…4000 ft./min) (ustawienie fabryczne).
- Zakres temperatur.
  - sonda temperatury pracy -25 … +50 °C.
  - temperatura pracy elektroniki -10 … +50 °C.
  - temperatura przechowywania -30 … +60 °C.
  - Zakres roboczy wilgotności: 5…95 % RH (bez kondensacji).
Czujnik wilgotności.
- Zakres roboczy: 10…95 % RH.
- Temperatura pracy: -40…60 °C (-40…140 °F).

Zakres dostawy

– Free & Urządzenie do pomiaru zjawiska konwekcji wymuszonej (HT – 006) – Instrukcja obsługi w wersji papierowej – Oprogramowanie BEDO

Wymagania eksploatacyjne

Laboratoryjny komputer PC

Opcje

Szczegóły techniczne

Urządzenie składa się z kanału powietrznego, wentylatora, trzech geometrii wymiany ciepła, miernika prędkości powietrza, czujników temperatury, wyświetlaczy cyfrowych, systemu akwizycji danych i jednostki sterującej.
Kanał powietrzny ma przezroczysty przód do wizualizacji rozszerzonych powierzchni geometrii podczas wykonywania pomiarów.
Przezroczysty przód kanału powietrznego posiada otwory pomiarowe rozkładu przenikania ciepła, aby umożliwić uczestnikowi szkolenia włożenie sondy czujnika temperatury w celu pomiaru temperatury w dowolnym punkcie rozciągniętej powierzchni geometrii.
Wentylator osiowy jest zamontowany na górze kanału, aby zasysać powietrze do kanału powietrznego w przypadku powietrza wymuszonego.
Urządzenie jest dostarczane z 3 geometriami wymiany ciepła, które można szybko i łatwo wymieniać; płaska płyta, powierzchnia wiązki szpilek i powierzchnia żeber.
Każda geometria wymiany ciepła ma wbudowaną grzałkę.
Czujniki temperatury służą do pomiaru temperatury powietrza przed i za geometrią wymiany ciepła oraz temperatury rozszerzonej powierzchni geometrii wymiany ciepła.
Wyświetlacze cyfrowe służą do pomiaru temperatury powietrza wlotowego (na wlocie kanału powietrza), temperatury nagrzewnicy, temperatury powietrza wylotowego (na wylocie kanału powietrza), wilgotności, prędkości powietrza i mocy nagrzewnicy.
Prędkość przepływu powietrza przez kanał powietrzny jest mierzona za pomocą czujnika prędkości powietrza.
Panel sterowania zawiera przełącznik wyboru trybu pracy ręcznej / oprogramowania, pokrętło pracy wentylatora i regulacji prędkości, przycisk pracy nagrzewnicy, pokrętło regulacji temperatury nagrzewnicy, gniazdo zasilania nagrzewnicy, gniazdo czujnika temperatury punktów dystrybucji ciepła, włącznik / wyłącznik pracy i wyłącznik awaryjny.
Jednostka edukacyjna jest wyposażona w oprogramowanie, które steruje urządzeniem i wyświetla zmierzone parametry.
Oprogramowanie może również rejestrować wyniki na zewnętrznym dysku komputera.

Eksperymenty

Bilans energetyczny konwekcji swobodnej
Bilans energetyczny konwekcji wymuszonej
Porównanie konwekcji swobodnej i wymuszonej
Warstwowanie temperatury na ogrzewanej powierzchni
Liczba Reynoldsa
Liczba Nusselta
Współczynnik ciepła konwekcji swobodnej/wymuszonej
