KINGSINE LPIT Adapter – konwerter sygnałów do testowania wejść LPCT i LPVT

KINGSINE LPIT Adapter – testowanie wejść LPCT i LPVT

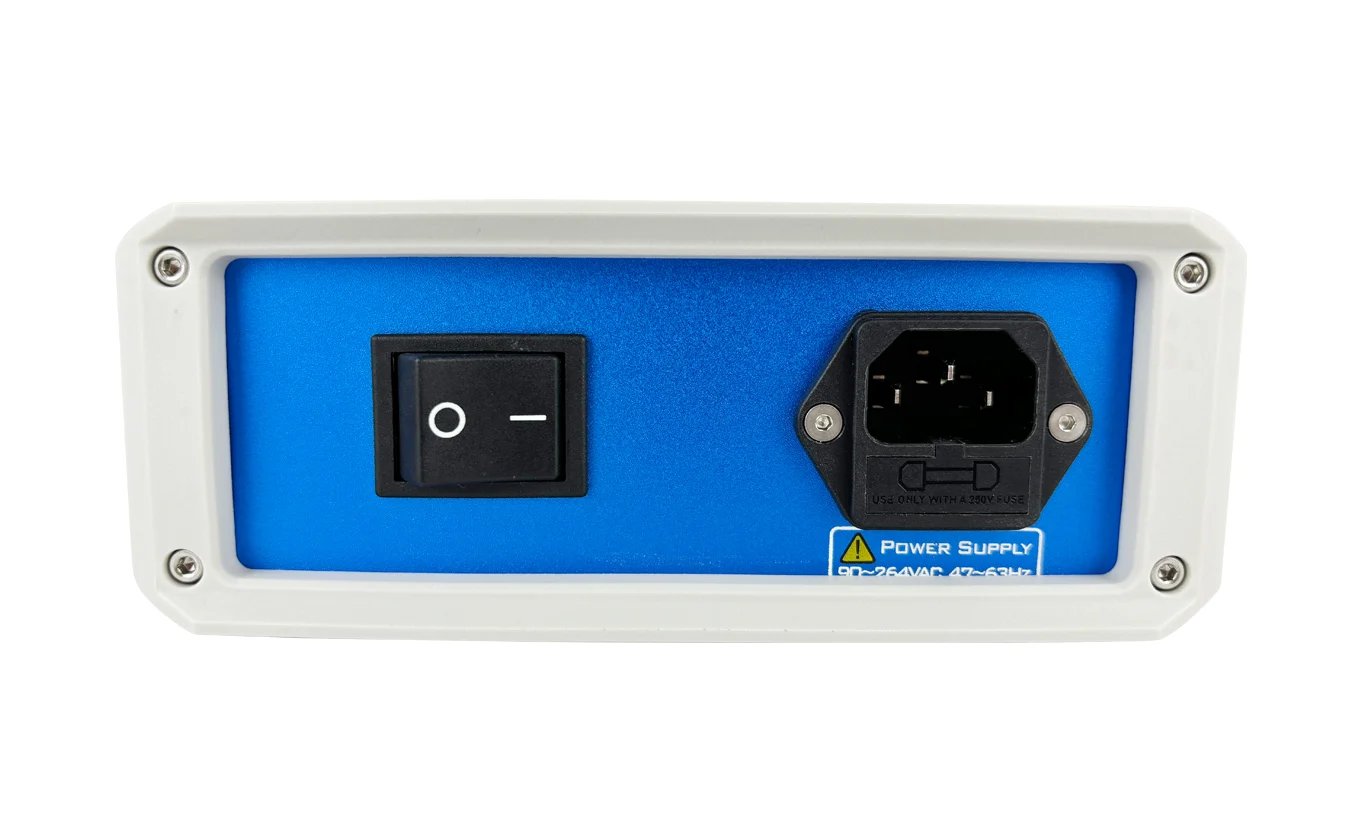

KINGSINE LPIT Adapter to 8-kanałowy konwerter sygnałów
przeznaczony do testowania urządzeń zabezpieczeniowych i pomiarowych
wyposażonych w niskopoziomowe wejścia dla przekładników małej mocy LPIT
(Low Power Instrument Transformers).

Adapter odbiera analogowe sygnały niskopoziomowe LLV w zakresie
0–8 V z urządzenia testującego, a następnie przekształca
je w sygnały odpowiednie do testowania wejść LPCT i LPVT.

Parametry sygnałów wyjściowych są przeznaczone do zastosowań zgodnych
z wymaganiami:

• IEC 61869-10 – dotyczącymi przekładników prądowych
  małej mocy LPCT,
• IEC 61869-11 – dotyczącymi przekładników napięciowych
  małej mocy LPVT.

Osiem kanałów do testowania wejść LPIT

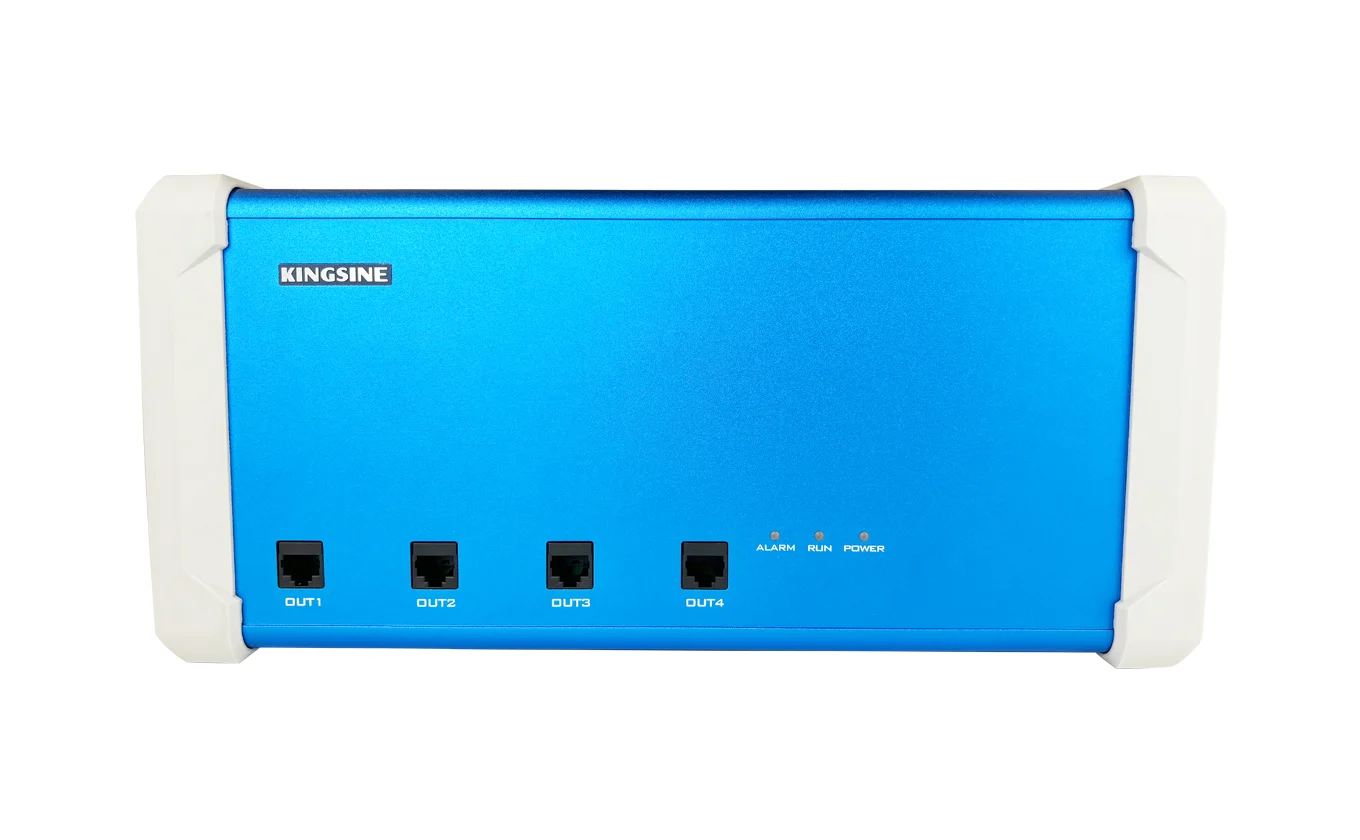

Adapter został wyposażony w osiem kanałów wyjściowych:

• 4 kanały LPCT przeznaczone do generowania sygnałów
  odpowiednich dla wejść prądowych małej mocy,
• 4 kanały LPVT przeznaczone do generowania sygnałów
  odpowiednich dla wejść napięciowych małej mocy.

Sygnały wyjściowe są dostępne za pośrednictwem złączy RJ45 stosowanych
w urządzeniach zabezpieczeniowych i pomiarowych wykorzystujących
niskopoziomowe sygnały analogowe.

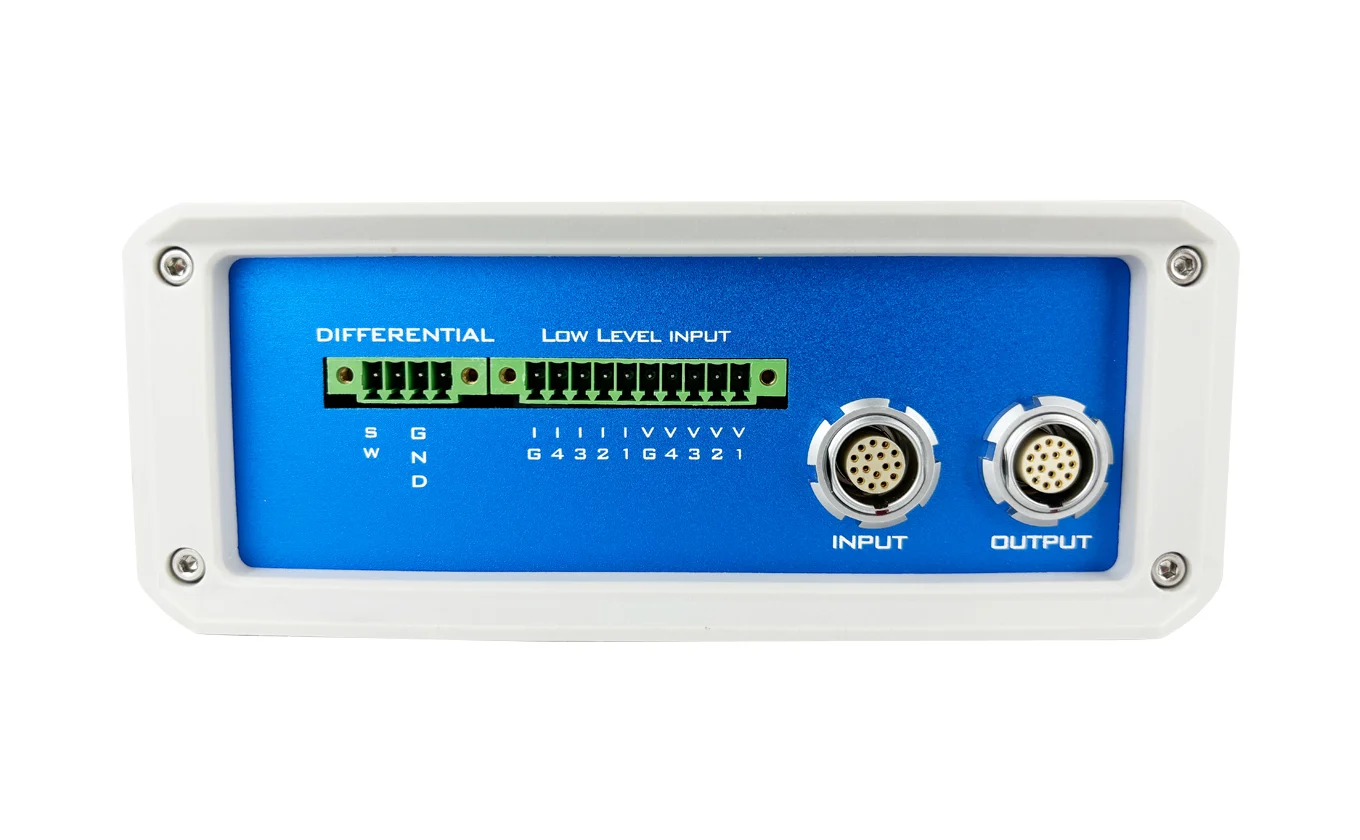

Tryb niesymetryczny i różnicowy

KINGSINE LPIT Adapter obsługuje dwa tryby wyjściowe:

• niesymetryczny (single-ended),
• różnicowy (differential).

W przypadku kanałów LPCT maksymalny zakres wyjściowy wynosi
35 V w trybie niesymetrycznym oraz
70 V w trybie różnicowym.

Wybór trybu jest sterowany sygnałem 5 V. Przy braku sygnału 5 V
aktywny jest tryb niesymetryczny.

Współpraca z testerami zabezpieczeń

LPIT Adapter może być wykorzystywany razem z kompaktowym testerem
zabezpieczeń KINGSINE KFA310.

Adapter może również współpracować z urządzeniami testującymi innych
producentów, jeżeli posiadają analogowe wyjście niskopoziomowe
w zakresie 0–8 V.

Rozwiązanie umożliwia wykorzystanie odpowiedniego testera zabezpieczeń
do sprawdzania urządzeń zabezpieczeniowych i pomiarowych wyposażonych
w wejścia LPCT lub LPVT.

Zastosowanie adaptera LPIT

KINGSINE LPIT Adapter jest przeznaczony do konwersji analogowych
sygnałów niskopoziomowych LLV 0–8 V na sygnały odpowiednie do
testowania wejść LPCT i LPVT w urządzeniach zabezpieczeniowych
oraz pomiarowych.

Adapter może być wykorzystywany do:

• testowania urządzeń zabezpieczeniowych wyposażonych w niskopoziomowe
  wejścia LPCT i LPVT,
• testowania urządzeń pomiarowych wyposażonych w niskopoziomowe wejścia
  dla czujników prądu i napięcia,
• generowania sygnałów odpowiednich dla wejść współpracujących
  z cewkami Rogowskiego,
• generowania sygnałów odpowiednich dla wejść współpracujących
  z indukcyjnymi czujnikami prądowymi małej mocy,
• generowania sygnałów odpowiednich dla wejść współpracujących
  z rezystancyjnymi dzielnikami napięcia,
• generowania sygnałów odpowiednich dla wejść współpracujących
  z pojemnościowymi dzielnikami napięcia,
• współpracy z testerem zabezpieczeń KINGSINE KFA310,
• współpracy z urządzeniami testującymi innych producentów posiadającymi
  analogowe wyjście niskopoziomowe w zakresie 0–8 V.

Adapter udostępnia cztery kanały wyjściowe LPCT i cztery kanały
wyjściowe LPVT ze złączami RJ45. Obsługuje tryb niesymetryczny
oraz różnicowy.
