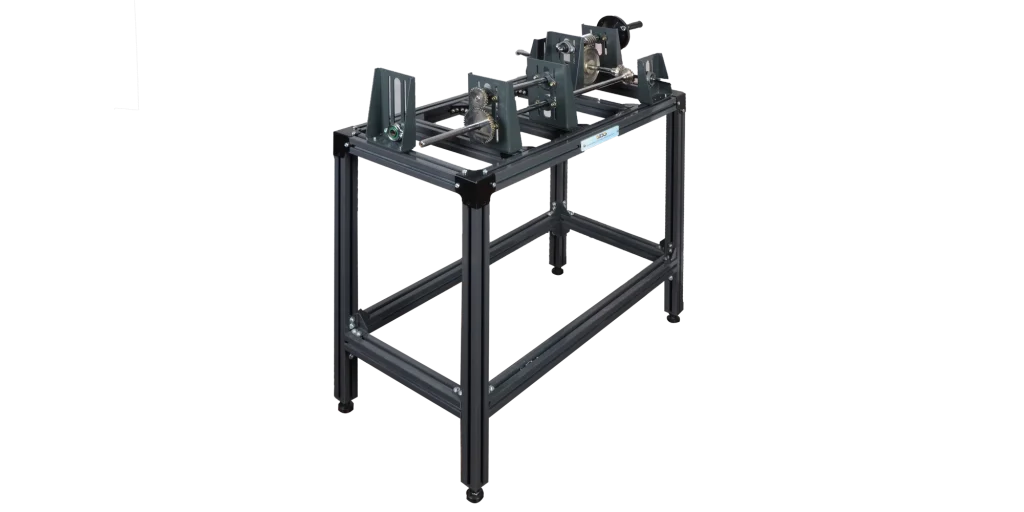

Trener montażu kół zębatych
Trener montażu kół zębatych

Trener montażu kół zębatych

Bedo
Kategorie:

Dodaj do zapytania

Kod producenta: (DN – 018)

Jednostka Assembly Combined Gears ma na celu praktyczne zademonstrowanie montażu komponentów przekładni. Jednostka zapewnia również różnorodne eksperymenty dotyczące podstaw inżynierii przekładni.

Dane techniczne

  • Tarcza z paskiem zębatym
    • liczba zębów: z=30, 32, 48, 60
  • Koła zębate
    • liczba zębów: z=30, 36, 50, 60
    • moduł: m=2mm
  • Koła łańcuchowe
    • liczba zębów: z=20, 30
  • Para kół zębatych stożkowych
    • liczba zębów: z=30
    • moduł: m=3mm
    • przełożenie: i=1
    • kąt obrotu: 90°

Zakres dostawy

  • Trener montażu kół zębatych (DN – 018)
  • Twarda kopia instrukcji obsługi

Opcje

Szczegóły techniczne

  • System ćwiczeń może być używany do konfiguracji sześciu różnych typów kół zębatych w różnych kombinacjach.
  • Ustawienie komponentów jest elastyczne, dzięki czemu można skonfigurować różne pomysły.
  • Poszczególne czynności, takie jak zrozumienie zadania i czytanie rysunku, montaż komponentów, regulacja, kalibracja i sprawdzanie przekładni oraz wykonywanie obliczeń, są wykonywane jedna po drugiej.
  • Urządzenie jest napędzane za pomocą korby ręcznej.
  • Solidna rama wykonana z kwadratowych rur stalowych i różnych łożysk zapewnia wystarczającą dokładność, aby móc precyzyjnie ustawić zazębienie.
  • Wszystkie elementy systemu ćwiczeń są gotowe do użycia i bezpiecznie umieszczone w systemie przechowywania.

Eksperymenty

  • Zapoznanie się z głównymi komponentami i formami przekładni mechanicznych.
    • Dwustopniowa przekładnia pasowa
    • Przekładnia łańcuchowa z kołem napinającym i przekładnią czołową
    • Dwustopniowa przekładnia czołowa
    • Połączone przekładnie stożkowe i czołowe
    • Połączone przekładnie ślimakowe i stożkowe
    • Napęd zębatkowy z przekładnią czołową
    • Obliczenia dotyczące przekładni mechanicznych.
  • Praktyczna konfiguracja różnych przekładni, powiązana z ćwiczeniami konfiguracji.
  • Czytanie i rozumienie rysunków technicznych, zapoznanie się z terminami technicznymi.
